Älykäs ja aliohjain monirivinen aurinkoseurantalaite

Ruitailla on oma tehdas valmistaa korkealaatuista älykästä ja aliohjainta monirivistä aurinkoseurantaa. Tämä TCU-järjestelmä toimii aurinkovoimalan älykkäänä ytimenä.

Se ohjaa tarkasti moottoria säätääkseen aurinkopaneelien kulmaa reaaliajassa, jolloin järjestelmä voi seurata dynaamisesti auringon liikettä koko päivän ajan ja siepata enemmän aurinkoenergiaa.

Järjestelmää parantaa entisestään sen sisäänrakennettu hermoverkkoalgoritmi, joka mahdollistaa pilvipohjaisen etäoppimisen ja jatkuvan optimoinnin.

Kun auringonvaloolosuhteet ja työpaikan ympäristöt muuttuvat, TCU voi säätää ja parantaa seurantastrategiaansa ajan myötä, mikä auttaa aurinkosähkölaitosta tuottamaan energiaa tehokkaammin.

Tuotteen tekniset ominaisuudet

1. Laitteiston ja ohjelmiston integrointi

Älykäs ja aliohjattu monirivinen aurinkoseuranta tukee sekä AC- että DC-virtalähdettä, ja se on varustettu suuren kapasiteetin litiumakulla, joka varmistaa vakaan ydinohjauksen jopa yöllä tai ankarissa sääolosuhteissa.

Kehittyneiden älykkäiden seurantaalgoritmien ja erittäin tarkan 3D-mallinnustekniikan avulla järjestelmä voi tehokkaasti vähentää monimutkaisen maaston aiheuttamia varjohäviöitä ja parantaa yleistä energiantuotantoa.

Yhdessä Ruitaita tukevan mobiilisovelluksen ja SCADA-alustan kanssa järjestelmä mahdollistaa koko prosessin digitaalisen hallinnan nopeasta asennuksesta etäkäyttöön ja ylläpitoon.

2. Turvallisuussuojamekanismi

Ankarissa tuuliolosuhteissa järjestelmä käyttää TCU:ta ja NCU voi automaattisesti säätää PV-paneelit turvalliseen yhdensuuntaiseen asentoon, mikä vähentää tuulen kuormitusta ja suojaa seurantalaitteen rakennetta.

Tietyissä tilanteissa se voi myös tunnistaa itsenäiset seurantarivit, joihin tuuli ei vaikuta, jolloin ne voivat jatkaa sähköntuotantoa turvallisesti.

Jokainen NCU voi toimia myös mikrosääasemana, mikä mahdollistaa asteittaisen suojauksen ja vikasietokyvyn äärimmäisissä sääolosuhteissa, kuten voimakkaiden tuulien, kovan lumen ja tulvien aikana.

Järjestelmässä on korkea- ja pienjänniteerottelu, sisäänrakennettu sähkösuojaus ja kaksikerroksinen ohjelmisto- ja laitteistosalaus, mikä auttaa varmistamaan henkilöstön, laitteiden ja tietojen turvallisuuden.

Järjestelmän parametrit

Mekaaniset parametrit

Sähköiset parametrit

TCU:n asennusopas

1. Mekaaninen asennus

● Kiinnitä teline:Asenna asennusteline tai laitekotelo määritettyyn paikkaan. Varmista tukeva kiinnitys tärinän aiheuttaman löystymisen estämiseksi ja jätä riittävästi tilaa huoltoa varten.

● Asenna TCU:Kiinnitä TCU (Intelligent Sub-Controller for Multi-Row Solar Trackers) oikeaan asentoon mukana toimitetuilla kiinnitysruuveilla.

2. Sähköliitännät

● Virtalähde:Liitä tasavirtatulo ja suojamaadoitus (PE). Varmista oikea napaisuus (vältä vaihtamasta positiivisia ja negatiivisia liittimiä) ja varmista, että liitännät ovat kunnolla kiinni.

● Moottorin liitäntä:TCU → Moottoriohjain → Vetomoottori → Tracker Rotation

● Anturin liitäntä:Liitä kallistusanturit, asentoanturit ja tuulen nopeusanturit projektin eritelmien mukaisesti.

3. Tietoliikenneyhteydet

● Vakioarkkitehtuuri:Solar Tracker → TCU → NCU → SCADA-järjestelmä

● Viestintäliittymiä ovat:

RS485: Yleinen kenttäviestintämenetelmä

CAN-väylä: Sisäisen ohjauslaitteen tiedonsiirto

Ethernet: Nopea tiedonsiirto

Langaton viestintä: Erikoisprojekteihin

4. Parametrien konfigurointi ja käyttöönotto

● Aseta perusparametrit:Projisoi leveys-/pituusaste, aika-asetukset, seurantatila ja rajakulmat.

● Moottorin toimintatesti:Testaa eteen- ja taaksepäin toimintaa ja enimmäis-/minimikulmat; verify correct direction of tracker movement.

● Kulman kalibrointi:Kohdista todellinen kulma järjestelmän ilmoittamaan kulmaan käyttämällä asennon palautetta ja kallistusanturin tietoja.

● Viestintätesti:Tarkista TCU:n ja NCU:n välinen tiedonsiirto, mukaan lukien tiedonsiirto, tilapalaute ja hälytysilmoitukset.

Langallinen vs. langaton: TCU-viestintämenetelmien vertailu

Ruitain älykäs monirivinen aurinkoseuranta aliohjaimilla tukee erilaisia ​​viestintätapoja. Suosittelemme seuraavaa:

Aurinkovoimaloissa tasaisessa maastossa aseta etusijalle RS485 langallinen ratkaisu; haastaviin käyttöönottoympäristöihin, kuten vuoristoisiin tai kelluviin kohteisiin, voidaan harkita langattomia ratkaisuja edellyttäen, että signaalin peiton testaus suoritetaan perusteellisesti.

Tuotetyyppi

Erilaisten projektivaatimusten täyttämiseksi Ruitai tarjoaa joustavan tuotematriisin erilaisiin seurantajärjestelmän kokoonpanoihin.

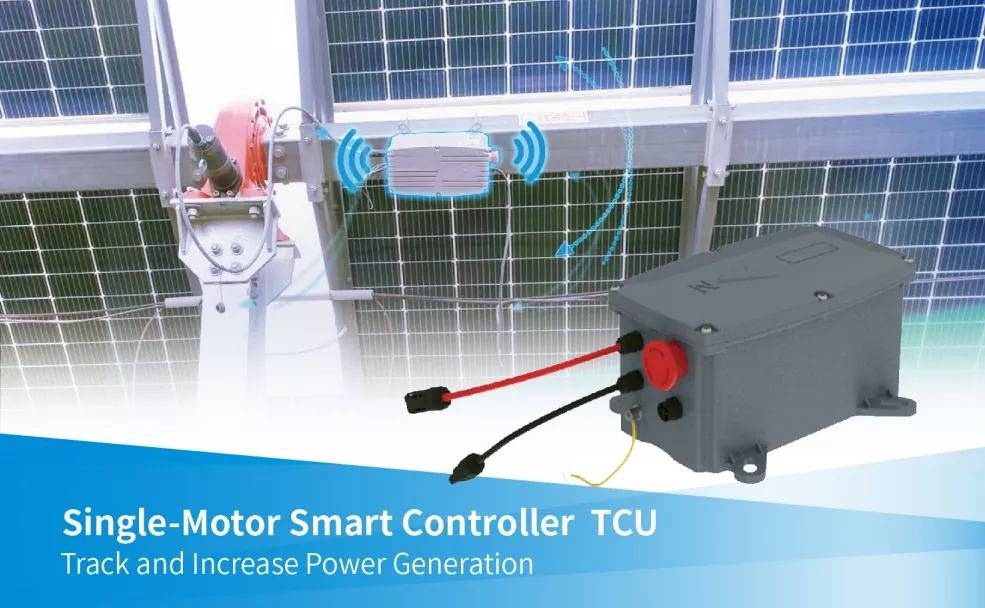

Yksirivisiin, yksikäyttöisiin sovelluksiin tarjoamme kaksi mallia: tasavirtakäyttöisen RT-TK-SP-V1 ja vaihtovirtakäyttöisen RT-TK-EP-V1.

Molemmat on suunniteltu toimimaan 300 W moottoreiden kanssa ja tarjoavat vakaan ohjauksen tavallisille seurantariveille.

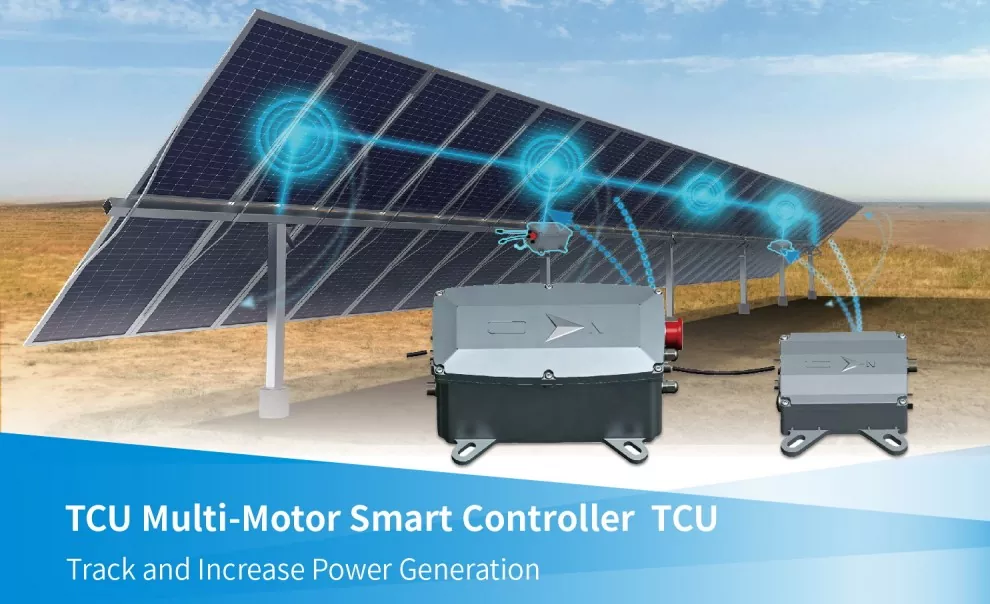

Suurille ryhmille, joissa on useita rivejä ja useita asemia, tarjoamme yhdistelmäratkaisun, jossa käytetään pääohjainta ja aliohjaimia. Tämä kokoonpano tukee jopa 150 W:n moottoreita ja sopii monimutkaisempiin projektiasetelmiin.

Käyttääpä järjestelmä string DC -tuloa tai AC-verkkoliitäntää, Ruitain ohjausratkaisu voidaan mukauttaa joustavasti erilaisiin työmaaolosuhteisiin ja projektitarpeisiin.

Sertifikaatit ja laadunvarmistus

Älykkäät ja aliohjaimet moniriviset aurinkoseurantalaitteet noudattavat tiukasti johtavia kansainvälisiä ja kotimaisia ​​standardeja. He ovat saaneet ISO 9001 -laatujärjestelmän sertifioinnin, CE-turvallisuussertifioinnin ja turvallisuusstandarditarkastuksen kansainväliseltä testaus- ja tarkastusorganisaatiolta HTW.

Lisäksi järjestelmäohjelmisto on saanut Kiinan kansantasavallan kansallisen tekijänoikeushallinnon myöntämän tietokoneohjelmiston tekijänoikeusrekisteröintitodistuksen.

Ruitai TCU -tuotteiden valinta tarkoittaa yhteensopivan, luotettavan ja tehokkaan ohjausratkaisun valitsemista tulevaisuuden aurinkosähkön tuotantoon.
