A PV-moduulin seurantaohjainon aurinkoseurantajärjestelmän ohjauskeskus. Se koordinoi anturisignaaleja, tähtitieteellisiä paikannustietoja, moottorin toimintaa, turvasuojausta ja viestintätoimintoja, jotta aurinkosähkömoduulit voivat säilyttää suotuisamman suunnan aurinkoa kohti. Tässä artikkelissa kerrotaan, kuinka seurantaohjaimet toimivat, mitä ongelmia ne ratkaisevat, mitkä tekniset tekijät ovat tärkeitä järjestelmän suunnittelussa ja kuinka oikea ohjaimen valinta voi parantaa energian tuottoa, toimintavarmuutta ja ylläpidon tehokkuutta.
- Mikä on PV-moduulin seurantaohjain?
- Miksi seurantaohjain on tärkeä?
- Kuinka ohjain toimii?
- Nykyaikaisen seurantaohjaimen tärkeimmät toiminnot
- Kuinka se toimii muiden seurantakomponenttien kanssa?
- Kuinka se voi parantaa aurinkoseurannan suorituskykyä?
- Mitä tulee ottaa huomioon ennen asennusta?
- Yleisiä ongelmia ja käytännön ratkaisuja
- Pitkän aikavälin luotettavuuden takaavat huoltokäytännöt
- Missä PV-moduulien seurantaohjaimia käytetään?
- Usein kysytyt kysymykset
- Viimeisiä ajatuksia

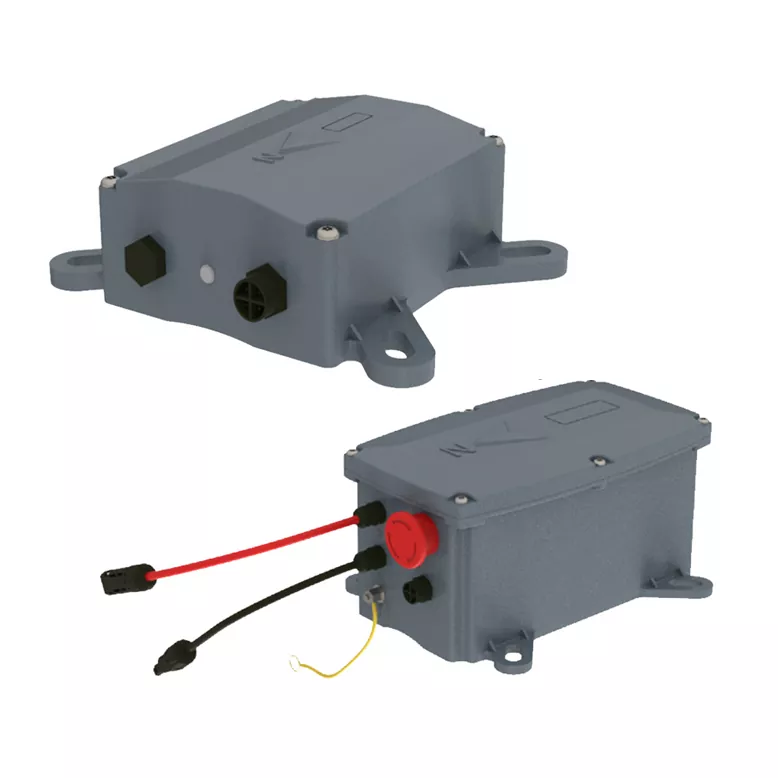

Mikä on PV-moduulin seurantaohjain?
PV-moduulin seurantaohjain on elektroninen ohjauslaite, jota käytetään seurantarakenteeseen asennettujen aurinkopaneelien liikkeen hallintaan. Toisin kuin kiinteä aurinkosähkölaitteisto, seurantajärjestelmä muuttaa moduuliensa suuntaa päivän aikana. Ohjain määrittää, milloin ja miten seurantalaitteen tulee liikkua, jolloin PV-ryhmä voi säilyttää sopivan asennon aurinkoon nähden.
Säädin tyypillisesti kommunikoi käyttömoottoreiden, asentoanturien, rajakytkimien, ympäristöanturien ja korkeamman tason valvontajärjestelmien kanssa. Järjestelmäarkkitehtuurista riippuen se voi laskea auringon sijainnin tähtitieteellisen algoritmin avulla, vastaanottaa tietoa antureilta tai yhdistää useita paikannusmenetelmiä.
Käytännössä ohjain toimii seurantalaitteen "päätösten tekokeskuksena". Mekaaninen rakenne antaa liikkeen, moottori antaa käyttövoimaa ja säädin määrittää tarvittavan liikkeen ja valvoo, toimiiko järjestelmä turvallisesti.
Miksi seurantaohjain on tärkeä?
Aurinkoenergian seurantalaitteen suorituskyky riippuu paljon muustakin kuin asennusrakenteen mekaanisesta suunnittelusta. Jopa vahva rakenne voi tuottaa huonoja tuloksia, jos ohjauslogiikka on epätarkka, moottori käynnistyy liian usein tai järjestelmä ei pysty reagoimaan oikein epänormaaleihin olosuhteisiin.
Seurantaohjain vastaa näihin toiminnallisiin haasteisiin koordinoimalla koko liikeprosessia. Sen ensisijaisena tavoitteena on pitää moduulit halutulla seuranta-alueella ilman turhaa mekaanista liikettä.
- Parannettu aurinkosuojaus:Tarkka paikannus voi auttaa aurinkosähkömoduuleita vastaanottamaan auringonvaloa tehokkaammin koko päivän ajan.
- Vähentynyt tarpeetonta liikettä:Älykäs ohjaus estää moottorin liiallisen toiminnan ja siihen liittyvän energiankulutuksen.
- Parempi laitteiden suojaus:Ohjain voi käynnistää suoja-asennot voimakkaan tuulen tai muiden ennalta määrättyjen olosuhteiden aikana.
- Vian havaitseminen:Epänormaali moottorivirta, asentovirheet, tietoliikennehäiriöt tai anturiongelmat voidaan tunnistaa.
- Keskitetty hallinta:Useita seurantayksiköitä voidaan valvoa ja ohjata sopivan tietoliikenneverkon kautta.
Kuinka ohjain toimii?
Toimintaprosessi voidaan ymmärtää jatkuvana mittauksen, laskennan, liikkeen, todentamisen ja säädön syklinä. Tarkka arkkitehtuuri vaihtelee seurantalaitteen suunnittelun mukaan, mutta perusohjausjärjestys on samanlainen.
Säädin laskee tai vastaanottaa halutun auringon sijainnin ajan, maantieteellisten koordinaattien, järjestelmän konfiguraation ja käytettävissä olevien seurantatietojen perusteella.
Antureiden, rajakytkimien, kaltevuusmittareiden tai muiden laitteiden asentopalaute auttaa säädintä määrittämään, missä seurantalaite tällä hetkellä sijaitsee.
Säädin tunnistaa eron halutun suunnan ja nykyisen suunnan välillä.
Jos liikettä tarvitaan, säädin lähettää komentoja moottorille tai toimilaitteelle ennalta määritettyjen toimintaparametrien mukaisesti.
Säädin tarkistaa palautteen ja voi pysäyttää liikkeen, jos odotettua asentoa ei saavuteta tai jos turvatilanne havaitaan.
Tämä suljetun kierron lähestymistapa on erityisen arvokas laitoksen mittakaavan asennuksissa, koska sen avulla järjestelmä voi reagoida todellisiin käyttöolosuhteisiin sen sijaan, että se luottaisi pelkästään ennalta määrättyyn mekaaniseen aikatauluun.
Nykyaikaisen seurantaohjaimen tärkeimmät toiminnot
Eri projektit vaativat eritasoista hallintaa. Useat toiminnot ovat kuitenkin erityisen tärkeitä arvioitaessa PV-moduulin seurantaohjainta.
| Ohjaimen toiminto | Tarkoitus | Käytännön hyöty |
|---|---|---|
| Auringon sijainnin laskeminen | Määrittää halutun moduulisuunnan | Tukee jatkuvaa auringon seurantaa |
| Moottorin ohjaus | Ohjaa toimilaitteen käynnistystä, pysäytystä, suuntaa ja liikettä | Tarjoaa tasaisen ja kontrolloidun toiminnan |
| Aseman palaute | Vertaa todellisia ja tavoitepaikkoja | Parantaa seurannan tarkkuutta |
| Tuulensuoja | Siirtää seurantalaitteen ennalta määritettyyn turvalliseen asentoon | Auttaa vähentämään rakenteellisia ja mekaanisia riskejä |
| Rajoita suojausta | Estää liikkumisen sallittujen kulmien yli | Suojaa vetolaitetta ja rakennetta |
| Vian valvonta | Tunnistaa epänormaalit käyttöolosuhteet | Tukee nopeampaa vianmääritystä |
| Viestintä | Siirtää käyttötiedot ja komennot | Mahdollistaa keskitetyn valvonnan |
| Tietojen kirjaaminen | Tallentaa liike- ja vikatiedot | Tukee ylläpitoa ja suorituskyvyn analysointia |
Suurissa projekteissa viestintäkyky voi olla erityisen tärkeää. Ohjain, joka tukee asianmukaisia teollisia viestintäprotokollia, voi helpottaa seurantalaitteiden integrointia valvonnan ohjausjärjestelmiin ja laitoksen valvontaalustoihin.
Kuinka se toimii muiden seurantakomponenttien kanssa?
PV-seurantaohjainta ei tule koskaan arvioida eristettynä elektronisena komponenttina. Sen suorituskyky riippuu siitä, kuinka tehokkaasti se on vuorovaikutuksessa muun seurantajärjestelmän kanssa.
| Komponentti | Rooli järjestelmässä | Ohjaimen vuorovaikutus |
|---|---|---|
| PV moduulit | Muuta auringonvalo sähköksi | Hyödynnä parannettu suuntautuminen |
| Seurantarakenne | Tukee ja pyörittää moduuleja | Vastaanottaa liikekäskyt |
| Moottori/toimilaite | Tuottaa mekaanista liikettä | Toimii ohjaimen signaalien mukaan |
| Paikkatunnistin | Antaa palautetta todellisesta sijainnista | Auttaa tarkistamaan seurantalaitteen suunnan |
| Tuulen anturi | Tunnistaa ympäristöolosuhteet | Voi laukaista suojaavan liikkeen |
| Virtalähde | Antaa energiaa elektroniikan ja asemien ohjaamiseen | On täytettävä ohjaimen käyttövaatimukset |
| Valvontaalusta | Näyttää toimintatiedot | Vastaanottaa tila-, hälytykset ja suorituskykytiedot |
Yhteensopivuus on siksi kriittinen. Edistyneillä toiminnoilla varustettu ohjain voi silti aiheuttaa ongelmia, jos moottori, takaisinkytkentäanturi, tietoliikenneverkko tai virtalähde eivät vastaa sähkö- ja tiedonsiirtovaatimuksiaan.
Kuinka se voi parantaa aurinkoseurannan suorituskykyä?
Seuraajan päätarkoitus on säilyttää suotuisa kulma PV-pinnan ja tulevan auringonvalon välillä. Ohjain edistää tämän tavoitteen saavuttamista tarkalla paikannuksella ja älykkäillä käyttöpäätöksillä.
Suurempi seurantatarkkuus ei kuitenkaan tarkoita automaattisesti parempaa järjestelmän yleistä suorituskykyä. Liiallinen liike voi lisätä toimilaitteen kulumista ja lisävirrankulutusta, kun taas liian konservatiivinen ohjaus voi saada moduulit pysymään poissa ihanteellisesta asennosta liian pitkään.
Hyvin suunniteltu säädin etsii sopivaa tasapainoa paikannustarkkuuden, liiketaajuuden, mekaanisen rasituksen, energiankulutuksen ja ympäristönsuojelun välillä.
- Tarkka paikannus auttaa säilyttämään aiotun seurantakulman.
- Asianmukaiset liikevälit voivat vähentää toimilaitteen tarpeetonta toimintaa.
- Palautteen ohjaus auttaa korjaamaan asennon poikkeamia.
- Sään perustuvat strategiat voivat suojata seurantalaitetta vaikeissa olosuhteissa.
- Vikahälytykset voivat lyhentää vian ja huollon välistä aikaa.
- Toimintatiedot voivat auttaa insinöörejä tunnistamaan toistuvia suorituskykyongelmia.
Mitä tulee ottaa huomioon ennen asennusta?
Seurantaohjaimen valitseminen pelkän hinnan tai perussisääntulon/lähtömäärityksen perusteella voi aiheuttaa pitkäaikaisia ongelmia. Projektin suunnittelijoiden ja ostajien tulee arvioida ohjain todellista käyttöympäristöä ja järjestelmäarkkitehtuuria vasten.
- Seuraajan tyyppi:Selvitä, käyttääkö sovellus yksiakselista, kaksiakselista vai muuta seurantakonfiguraatiota.
- Moottorivaatimukset:Tarkista jännite, virta, käynnistysominaisuudet, ohjausmenetelmä ja moottorin suojausvaatimukset.
- Asennon tarkkuus:Vahvista, kuinka ohjain saa ja vahvistaa jäljittimen sijainnin.
- Ympäristöolosuhteet:Ota huomioon lämpötila, kosteus, pöly, sade, auringon säteily ja tuulelle altistuminen.
- Turvallisuusstrategia:Tarkista hätäpysäytystoiminnot, rajoitussuoja, tuulenpoistologiikka ja palautusmenettelyt.
- Viestintä:Tarkista yhteensopivuus laitoksen valvonta- ja ohjausarkkitehtuurin kanssa.
- Skaalautuvuus:Harkitse, voiko ohjain tukea projektin edellyttämää määrää seurantalaitteita.
- Huolto:Arvioi diagnostiikka, hälytystiedot, tietojen kirjaaminen ja vaihtamisen helppous.
- Räätälöinti:Selvitä, voidaanko ohjausparametreja mukauttaa projektikohtaisiin mekaanisiin ja ympäristöolosuhteisiin.
Ostajien tulee myös pyytää selkeät tekniset asiakirjat. Kytkentäkaaviot, tietoliikennetiedot, käyttörajat, asennusohjeet, vianetsintämenettelyt ja parametrien asetustiedot voivat vähentää merkittävästi käyttöönottoongelmia.
Yleisiä ongelmia ja käytännön ratkaisuja
Seurantahäiriöt johtuvat usein järjestelmätason ongelmista eikä yksittäisestä viallisesta ohjaimesta. Yleisten oireiden ymmärtäminen voi auttaa käyttäjiä tunnistamaan lähteen tehokkaammin.
| Havaittu ongelma | Mahdollinen syy | Suositeltu tarkistus |
|---|---|---|
| Tracker ei liiku | Virta-, moottori-, ohjaussignaali- tai turvalukitusongelma | Tarkista virtalähde, hälytykset, johdotukset, moottorin tila ja turvallisuusolosuhteet |
| Väärä seurantakulma | Paikkapalautevirhe tai väärät parametrit | Tarkista anturin palaute, kalibrointi ja ohjaimen asetukset |
| Toistuva moottorikäyttö | Virheellinen ohjausväli tai liiallinen asennon korjaus | Tarkista liikerajat ja ohjausparametrit |
| Odottamaton pysähdys | Rajakytkin, ylikuormitus, tiedonsiirto tai suojaliipaisin | Tarkista hälytystiedot ja tarkasta asiaankuuluvat suojalaitteet |
| Kommunikaatiohäiriö | Kaapeli-, verkko-, osoite- tai protokollaongelma | Tarkista fyysiset yhteydet ja tiedonsiirtoasetukset |
| Hidas liike | Moottorin, mekaanisen vastuksen, tehon tai vetolaitteen ongelma | Tarkista toimilaitteen kuormitus, jännite, mekaaniset komponentit ja käyttöparametrit |
Strukturoitu vianetsintäprosessi on parempi kuin komponenttien välitön vaihtaminen. Hälytyskoodien ja historiallisten käyttötietojen tarkastelu voi usein tunnistaa, johtuuko ongelma ohjaimesta, toimilaitteesta, anturista, tietoliikenneverkosta vai mekaanisesta rakenteesta.
Pitkän aikavälin luotettavuuden takaavat huoltokäytännöt
Jopa hyvin suunniteltu ohjain vaatii asianmukaista huoltoa. Aurinkopaneeliasennukset ovat alttiina ulkoolosuhteille vuosia, joten ennaltaehkäisevä tarkastus on käytännöllisempää kuin odottaa järjestelmän täydellistä vikaa.
- Tarkasta säätimen kotelot kosteuden, pölyn kerääntymisen, korroosion ja fyysisten vaurioiden varalta.
- Tarkista virta- ja tiedonsiirtoliitännät löystymisen tai kulumisen varalta.
- Tarkista asentoanturit ja rajakytkimet määräajoin.
- Tarkista hälytystietueet toistuvien tai ajoittaisten vikojen varalta.
- Tarkista moottorin ja toimilaitteen toiminta epätavallisen melun, tärinän tai lämpötilan varalta.
- Varmista, että hätä- ja tuulensuojatoiminnot pysyvät toiminnassa.
- Pidä ohjaimen parametrit ja ohjelmistokokoonpanot dokumentoituina.
- Säilytä kriittisten laitteiden varaosat mahdollisuuksien mukaan.
Ennaltaehkäisevä huolto on erityisen tärkeää suurille aurinkotiloille, koska pienestä ohjausongelmasta, joka vaikuttaa yhteen seurantalaitteeseen, voi tulla suurempi toiminnallinen ongelma, kun samanlaisia laitteita käytetään sadoilla tai tuhansilla seurantariveillä.
Missä PV-moduulien seurantaohjaimia käytetään?
PV-moduulin seurantaohjaimet soveltuvat moniin aurinkosovelluksiin, joissa seurantajärjestelmän monimutkaisuus on perusteltua projektin vaatimusten ja työpaikan olosuhteiden vuoksi.
- Yleishyödylliset aurinkovoimalat:Suuret aurinkosähkölaitokset voivat käyttää koordinoitua seurantaa hallitakseen laajoja ryhmiä tehokkaasti.
- Kaupalliset aurinkosähköasennukset:Seuranta voidaan harkita siellä, missä työmaaolosuhteet ja projektitalous tukevat liikkuvia aurinkosähkörakenteita.
- Maataloussähköprojektit:Säädettävä moduulin suunta voi olla hyödyllinen, kun aurinkoenergian tuotanto yhdistetään maatalousmaan käyttöön.
- Aurinkotutkimusjärjestelmät:Tarkka paikannus voi tukea aurinkosähkötekniikoiden testausta ja arviointia.
- Erikoistuneet off-grid-järjestelmät:Seurantaa voidaan käyttää siellä, missä aurinkokeräyksen maksimointi on erityisen tärkeää.
Paras sovellus riippuu tekijöistä, kuten leveysaste, maan saatavuus, säteilyolosuhteet, tuuliympäristö, maasto, järjestelmän koko, asennuskustannukset, ylläpitovaatimukset ja odotettu energiantuotanto.
Usein kysytyt kysymykset
Se ohjaa ensisijaisesti auringonseurantarakenteen liikettä kommunikoimalla moottoreiden tai toimilaitteiden kanssa. Se voi myös käsitellä sijaintitietoja, ympäristösignaaleja, turvatuloja, hälytyksiä ja viestintätietoja.
Ei. Kiinteä asennusjärjestelmä ei muuta suuntaa jatkuvasti, joten se ei vaadi aurinkoseurantaohjainta. Ohjain liittyy erityisesti järjestelmiin, jotka käyttävät liikkuvia seurantarakenteita.
Tämä riippuu ohjaimen arkkitehtuurista ja projektin suunnittelusta. Jotkut järjestelmät käyttävät hajautettuja ohjaimia yksittäisille seurantayksiköille, kun taas toiset käyttävät keskitettyjä tai verkotettuja ohjausrakenteita. Tarvittava konfiguraatio tulee määrittää seuranta- ja viestintäsuunnittelun perusteella.
Seurantaohjain voi vastaanottaa tietoa tuulianturista tai korkeamman tason säävalvontajärjestelmästä. Kun ennalta määritellyt ehdot saavutetaan, ohjain voi käskeä jäljittimen kohti määritettyä turvapaikkaa. Tarkka suojausstrategia tulee suunnitella mekaanisen rakenteen ja työpaikan olosuhteiden mukaan.
Ohjain voi havaita epäjohdonmukaisen tai puuttuvan palautteen ja luoda hälytyksen tai pysäyttää liikkeen sen turvallisuussuunnittelusta riippuen. Redundantti tunnistus, rajasuojaus, vian havaitseminen ja asianmukaiset varastrategiat voivat parantaa järjestelmän luotettavuutta.
Ei välttämättä. Seurannan suorituskyky riippuu koko järjestelmästä. Liian usein tehtävät korjaukset voivat lisätä toimilaitteen toimintaa ja lisäkulutusta tuottamatta suhteellista energiahyötyä. Tehokkaan ohjauksen tulisi tasapainottaa seurantatarkkuus liiketehokkuuden ja laitteiden suojauksen kanssa.
Ostajien tulee pyytää sähkötietoja, viestintätietoja, johdotustietoja, ympäristöluokituksia, käyttöohjeita, turvatoimintoja, yhteensopivuusvaatimuksia, käyttöönottomenettelyjä, vianetsintäohjeita ja saatavilla olevaa teknistä tukea.
Valmistajasta ja ohjaimen arkkitehtuurista riippuen parametreja tai ohjaustoimintoja voidaan mukauttaa erilaisiin seurantarakenteisiin, moottoreihin, antureisiin, tietoliikennejärjestelmiin ja käyttöolosuhteisiin. Räätälöinti tulee varmistaa teknisen suunnitteluvaiheen aikana.
Viimeisiä ajatuksia
PV-moduulin seurantaohjain on kriittinen osa nykyaikaista aurinkoseurantajärjestelmää, koska se yhdistää asennuksen sähköisen, mekaanisen, ympäristön ja valvontapuolen. Sen tehtävänä ei ole vain käynnistää ja pysäyttää moottori. Sen on tehtävä tarkkoja paikannuspäätöksiä, tarkistettava liike, reagoitava ympäristöolosuhteisiin, suojeltava laitteita, tunnistettava viat ja välitettävä hyödyllisiä käyttötietoja.
Projektien omistajille ja järjestelmäintegraattoreille luotettavin tapa on arvioida ohjain osana täydellistä seurantaratkaisua. Moottorin yhteensopivuus, asennon palaute, turvallisuustoiminnot, viestintäkyky, ympäristön kestävyys, huoltovaatimukset ja tekninen tuki tulee kaikki ottaa huomioon ennen hankintaa.
