A Monirivinen monikäyttöinen aurinkoseurantalaiteon suunniteltu vastaamaan useisiin suurten aurinkosähkölaitteistojen kohtaamiin haasteisiin, mukaan lukien rajallinen maankäyttö, monimutkainen maasto, tuulelle altistuminen, rivien varjostus, seurannan tarkkuus, huoltoon pääsy ja paneelien alioptimaalisen asennon aiheuttamat energiahäviöt. Koordinoimalla useita rivejä ja käyttömekanismeja tämä seuranta-arkkitehtuuri voi tarjota aurinkopaneelien hallitun liikkeen suurilla aurinkokentillä ja parantaa samalla toiminnan joustavuutta. Tässä artikkelissa kerrotaan, miten järjestelmä toimii, missä se luo eniten arvoa, mitkä tekniset tekijät tulee ottaa huomioon projektin suunnittelussa ja miten kokenut automaatiokumppani, esim.Suzhou Ruitai Automation Technology Co., Ltd.voi tukea luotettavia auringonseurantasovelluksia.
Sisällysluettelo
- Mikä on monirivinen monikäyttöinen aurinkoseurantalaite?
- Miksi suuret aurinkoprojektit tarvitsevat edistynyttä seurantaa?
- Kuinka moniasemarakenne toimii?
- Aurinkovoimaloiden tärkeimmät edut
- Tärkeitä suunnittelunäkökohtia
- Multi-Drive vs. perinteiset aurinkoseurantarakenteet
- Missä tätä tekniikkaa voidaan soveltaa?
- Kuinka arvioida aurinkoseurantaprojektia
- Huolto ja pitkäaikainen luotettavuus
- Johtopäätös
- Usein kysytyt kysymykset
Mikä on monirivinen monikäyttöinen aurinkoseurantalaite?
Monirivinen monikäyttöinen aurinkoseurantalaite on aurinkosähköinen asennus- ja sijoitusjärjestelmä, jonka avulla useat aurinkopaneelirivit voivat seurata aurinkoa samalla kun asennuksessa käytetään useampaa kuin yhtä käyttömekanismia. Sen sijaan, että järjestelmä käsittelisi suurta aurinkokenttää yhtenä jäykkänä mekaanisena rakenteena, järjestelmä jakaa liikkeet ja käyttövoimat useisiin osiin.
Tämä kokoonpano on erityisen hyödyllinen sähkön mittakaavan aurinkovoimaloissa, joissa satojen tai tuhansien aurinkosähkömoduulien on toimittava luotettavasti muuttuvissa sääolosuhteissa. Tavoite on yksinkertainen: pitää aurinkomoduulit suotuisassa kulmassa tulevaan auringonvaloon nähden säilyttäen samalla mekaanisen vakauden ja koordinoidun liikkeen.

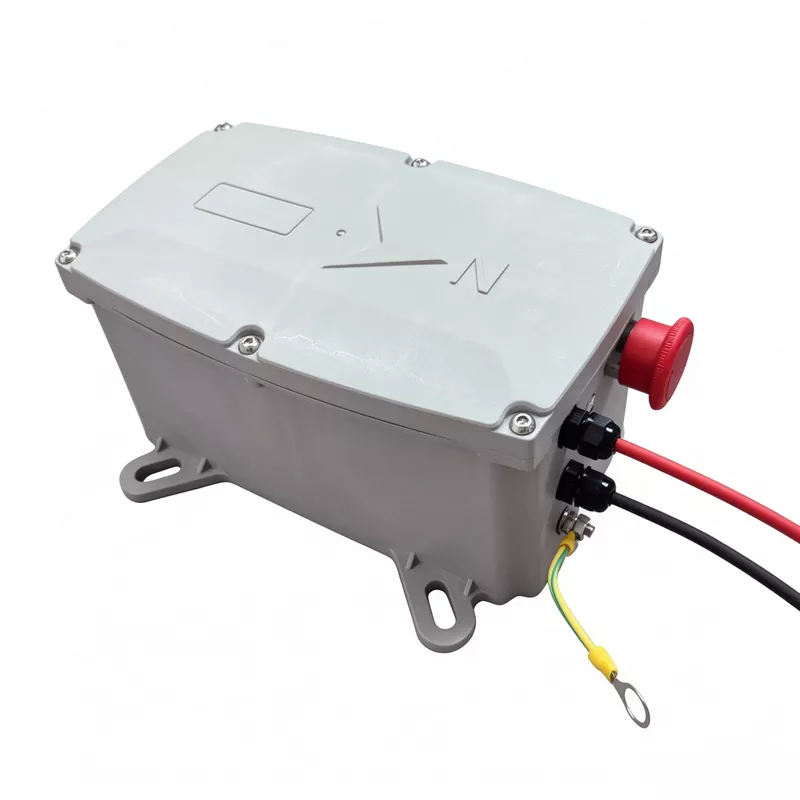

Tyypillinen järjestelmä voi sisältää moottoreita, vaihteistomekanismeja, ohjausyksiköitä, antureita, rakenneosia, tietoliikennejärjestelmiä ja turvatoimintoja. Projektin vaatimuksista riippuen seurantalaite voidaan konfiguroida yhden akselin liikkeen tai muiden seurantaarkkitehtuurien ympärille.
Kehittäjille, EPC-urakoitsijoiden ja aurinkolaitteiden ostajille tämän järjestelmäarkkitehtuurin ymmärtäminen on tärkeää, koska seurantalaite vaikuttaa suoraan energian talteenottoon, rakenteelliseen kuormitukseen, huoltovaatimuksiin ja aurinkosähkölaitoksen pitkän aikavälin luotettavuuteen.
Miksi suuret aurinkoprojektit tarvitsevat edistynyttä seurantaa?
Suuria aurinkosähköprojekteja asennetaan harvoin täysin kontrolloiduissa olosuhteissa. Todellisen maailman aurinkovoimalat voivat kohdata epätasaista maastoa, voimakasta tuulta, pölyä, lämpötilan vaihteluita, vaikeaa huoltoa ja merkittäviä eroja paikan asettelussa.
Kiinteä kallistuva asennusrakenne pitää moduulit ennalta määrätyssä kulmassa. Vaikka tämä rakenne voi olla mekaanisesti yksinkertainen, paneelin pinnan ja auringonvalon välinen kulma muuttuu jatkuvasti koko päivän. Tämä vähentää tiettyinä aikoina siepatun suoran auringonsäteilyn määrää.
Auringonseuranta yrittää vähentää tätä epäsopivuutta säätämällä aurinkosähkömoduulien suuntaa koko päivän ajan. Projektin kasvaessa yksi keskitetty käyttöjärjestely voi kuitenkin tuoda lisää mekaanisia ja toiminnallisia haasteita.
- Suuret rakenteelliset kuormat:Pitkät mekaaniset rakenteet voivat kohdata huomattavia tuulta ja vääntövoimia.
- Epätasainen maasto:Rinteet ja epäsäännölliset maaperäolosuhteet voivat vaikeuttaa kohdistusta.
- Huoltoaltistus:Yhden keskitetyn mekanismin vika voi vaikuttaa suurempaan osaan aurinkokentästä.
- Asennuksen monimutkaisuus:Suuret rakenteet vaativat huolellista kuljetusta, linjausta ja käyttöönottoa.
- Ohjauksen koordinointi:Useiden rivien on liikuttava tarkasti ilman mekaanisia häiriöitä.
- Sääsuojaus:Tuuli, sade, pöly, lumi ja lämpötilan muutokset voivat vaikuttaa järjestelmän suorituskykyyn.
Monikäyttöinen arkkitehtuuri voi auttaa jakamaan mekaanisia kuormia ja lisäämään joustavuutta suunnitellessa suuria aurinkopaneeleja.
Kuinka moniasemarakenne toimii?
Peruskäyttökonsepti yhdistää useita aurinkosähkörivejä hajautetuilla käyttöpisteillä. Jokainen käyttömekanismi edistää liikettä määrätylle alueelle, kun taas ohjausjärjestelmä koordinoi yleistä seurantakäyttäytymistä.
Ohjausjärjestelmä määrittää käytön aikana kohdeaseman auringon sijaintilaskelmien, anturitietojen, ohjelmoitujen algoritmien tai näiden menetelmien yhdistelmän perusteella. Käyttöyksiköt siirtävät sitten niihin liittyvät rakenteet haluttuun asentoon.
Synkronointi on kriittistä. Jos eri osat liikkuvat epäyhtenäisillä nopeuksilla tai kulmilla, mekaaninen rasitus voi lisääntyä ja seurantatarkkuus voi heikentyä. Siksi ohjaimen tulee jatkuvasti hallita paikannusta, liikekäskyjä, rajoja ja turvallisuusolosuhteita.
| Järjestelmäkomponentti | Ensisijainen toiminto | Avainvaatimus |
|---|---|---|
| Vetomoottori | Tarjoaa mekaanista liikettä | Vakaa vääntömomentti ja luotettava toiminta |
| Voimansiirtomekanismi | Siirtää moottorin tehon rakenteeseen | Pieni välys ja riittävä mekaaninen lujuus |
| Ohjain | Koordinoi liikkeen seurantaa | Tarkka paikannus ja luotettava viestintä |
| Anturit / asennon palaute | Vahvistaa toimintatilan | Vakaa ja tarkka palaute |
| Rakenteellinen kehys | Tukee aurinkosähkömoduuleja | Lujuus, kohdistus ja korroosionkestävyys |
| Turvajärjestelmä | Suojaa laitetta epätavallisissa olosuhteissa | Nopea vaste ja luotettava ohjauslogiikka |
Tämän koordinoidun arkkitehtuurin ansiosta aurinkoseurantalaite voi reagoida käyttöolosuhteisiin ilman, että koko aurinkokentän on riippuvainen yhdestä mekaanisesta käyttöpisteestä.
Aurinkovoimaloiden tärkeimmät edut
Monirivinen monikäyttöinen aurinkoseurantalaitein tärkein vetovoima ei ole yksittäinen komponentti. Sen arvo syntyy hajautetun mekaanisen liikkeen yhdistämisestä koordinoituun ohjaukseen.
- Joustavampi rakennesuunnittelu:Suuren aurinkopaneelin jakaminen useisiin ohjattuihin osiin voi helpottaa rakenteen mukauttamista erilaisiin sivuston asetteluihin.
- Parempi kuorman jakautuminen:Useat käyttöpisteet voivat jakaa liikevoimat ryhmän poikki sen sijaan, että keskittäisivät ne yhteen paikkaan.
- Parempi sopeutuminen suuriin projekteihin:Modulaarisia rivipohjaisia kokoonpanoja voidaan laajentaa projektin koon ja työpaikan olosuhteiden mukaan.
- Mahdollisesti yksinkertaistettu huolto:Hajautetut laitteet voivat tehdä vianmäärityksestä paikallisempaa, mikä vähentää tiettyjen mekaanisten vikojen laajuutta.
- Tarkka paneelin sijoittelu:Koordinoitu ohjaus ja asennon palaute voivat auttaa säilyttämään aiotun seurantakulman.
- Suurempi asettelun joustavuus:Insinöörit voivat ottaa huomioon maaston, rivivälin, tuulen altistumisen ja pääsyvaatimukset asennuksen jakamisessa.
Tärkeitä suunnittelunäkökohtia
Aurinkoenergian seurantalaitteen valitseminen tulee aloittaa projektiympäristöstä laiteluettelon sijaan. Työmaaolosuhteet määräävät mekaaniset ja ohjausvaatimukset.
| Tekijä | Pohdittavia kysymyksiä |
|---|---|
| Maasto | Onko sivusto tasainen, kalteva, epätasainen tai epäsäännöllinen? |
| Tuuli | Mitkä ovat normaalit ja äärimmäiset tuuliolosuhteet? |
| Lämpötila | Voivatko moottorit, ohjaimet, kaapelit ja mekaaniset osat toimia luotettavasti paikallisella lämpötila-alueella? |
| Pöly ja kosteus | Ovatko kotelot ja liikkuvat osat suojattu riittävästi? |
| Moduulin konfigurointi | Mitkä ovat moduulin mitat, paino, suunta ja rivijärjestely? |
| Huolto | Voivatko teknikot saavuttaa turvallisesti moottorit, käyttömekanismit, säätimet ja kriittiset komponentit? |
| Ohjausintegraatio | Pystyykö seurantalaite kommunikoimaan tehokkaasti projektin seuranta- ja ohjausinfrastruktuurin kanssa? |
Toinen tärkeä näkökohta on hätäasento. Auringonseurantalaitteiden on ehkä siirryttävä ennalta määritettyyn turvalliseen kulmaan kovan tuulen tai muiden epätavallisten olosuhteiden aikana. Ohjausjärjestelmä tarvitsee siksi luotettavan paikannuslogiikan ja asianmukaiset suojatoiminnot.
Multi-Drive vs. perinteiset aurinkoseurantarakenteet
Erilaiset aurinkoseuranta-arkkitehtuurit voivat sopia erilaisiin projekteihin. Paras kokoonpano riippuu maan olosuhteista, ryhmän mitoista, rakenteellisista vaatimuksista, budjetista, huoltostrategiasta ja odotetusta käyttöympäristöstä.
| Harkinta | Monirivinen monikäyttöinen lähestymistapa | Keskitetympi lähestymistapa |
|---|---|---|
| Mekaaninen jakelu | Kuormat ja liikkeet voidaan jakaa useisiin ajopisteisiin. | Lisää liikettä voi riippua keskusmekanismista. |
| Suuri sivuston joustavuus | Useat osat voivat tukea modulaarisia asetteluja. | Pitkät rakenteet saattavat vaatia huolellisempaa kohdistusta. |
| Epäonnistumisen eristäminen | Mahdollisesti lokalisoituneempi järjestelmäarkkitehtuurista riippuen. | Keskusvika voi vaikuttaa suurempaan osaan. |
| Hallitse monimutkaisuutta | Edellyttää tehokasta synkronointia asemien välillä. | Voi sisältää vähemmän koordinoituja ajopisteitä. |
| Sivuston mukauttaminen | Voidaan konfiguroida erilaisiin rivi- ja maasto-olosuhteisiin. | Voi olla vähemmän joustava tietyissä monimutkaisissa asetteluissa. |
Tämä vertailu ei tarkoita, että yksi arkkitehtuuri olisi yleisesti ylivoimainen. Sen sijaan se osoittaa, miksi hankekohtainen suunnitteluarviointi tulisi tehdä ennen lopullista laitevalintaa.
Missä tätä tekniikkaa voidaan soveltaa?
Moniriviset monikäyttöiset seurantajärjestelmät ovat erityisen tärkeitä suurille aurinkosähköasennuksille, joissa mittakaava ja käyttöolosuhteet oikeuttavat kehittyneemmän mekaanisen ja ohjausarkkitehtuurin.
- Yleishyödyllisiä aurinkosähkövoimaloita
- Suuret kaupalliset aurinkovoimalat
- Maahan asennettavat uusiutuvan energian hankkeet
- Projektit, joissa on laajat PV-moduulirivit
- Aurinkoenergiaasennukset, jotka edellyttävät koordinoitua seurantaohjausta
- Projektit, joissa maaston ja rakenteiden segmentointi ovat tärkeitä suunnittelunäkökohtia
Kaupallisten ja yleishyödyllisten hankkeiden osalta seurantalaitetta tulisi myös pitää osana täydellistä energiantuotantojärjestelmää. Moduulien asettelu, invertterin konfigurointi, kaapelien reititys, työmaan viemäröinti, kunnossapitotiet ja valvontajärjestelmät voivat kaikki vaikuttaa lopulliseen suunnitteluun.
Kuinka arvioida aurinkoseurantaprojektia
Ostajien tulisi välttää arvioimasta seurantalaitetta vain sen moottorin luokituksen tai mainostetun seurantakyvyn perusteella. Luotettava ostopäätös edellyttää laajempaa teknistä tarkastelua.
- Määritä sivuston ehdot.Kerää tarvittaessa tietoja tuulesta, lämpötilasta, maastosta, maaperästä, pölystä, sateesta ja lumesta.
- Vahvista moduulin asetukset.Tarkista paneelin mitat, paino, suunta, rivin pituus ja asennusvaatimukset.
- Tarkista aseman arkkitehtuuri.Ymmärrä, miten moottorit, vaihteet, akselit ja rakenneosat ovat vuorovaikutuksessa.
- Arvioi synkronointi.Tarkista, kuinka useat käyttöyksiköt ylläpitävät koordinoitua liikettä.
- Tarkista turvatoiminnot.Kysy, kuinka järjestelmä reagoi koviin tuulista, sähkökatkoihin, anturivioihin tai epänormaaliin sijoitteluun.
- Tarkista huoltovaatimukset.Harkitse voitelua, varaosia, pääsyä, tarkastustiheyttä ja vianetsintämenettelyjä.
- Tarkista mukauttamismahdollisuudet.Suuret aurinkoprojektit vaativat usein mekaanisia ja ohjaussäätöjä tiettyjen työmaaolosuhteiden perusteella.
Pätevän valmistajan pitäisi pystyä keskustelemaan näistä asioista teknisen tason yksityiskohtaisesti sen sijaan, että hän keskittyisi pelkästään tuotespesifikaatioihin.
Huolto ja pitkäaikainen luotettavuus
Auringonseurantalaitteet toimivat ulkona vuosia, usein jatkuvassa auringonvalossa, sateessa, pölyssä, tuulessa ja lämpötilan vaihteluissa. Pitkäaikainen luotettavuus riippuu siis enemmän kuin alkuperäisen asennuksen laadusta.
Rutiinitarkastuksen tulee kattaa käyttömoottorit, voimansiirtokomponentit, kiinnikkeet, rakenneliitännät, sähkökaapelit, anturit, säätimet ja suojakotelot. Käyttäjien tulee myös tarkkailla epänormaalia tärinää, odottamatonta liikettä, epätavallista melua, paikannusvirheitä ja viestintähäiriöitä.
Varaosien saatavuus tulee myös harkita ennen käyttöönottoa. Moottoreilla, vaihteilla, antureilla, ohjaimilla, liittimillä ja muilla kriittisillä komponenteilla tulee olla määritelty vaihtostrategia, erityisesti etäisten aurinkovoimaloiden osalta.
Johtopäätös
Monirivinen monikäyttöinen aurinkoseurantalaite tarjoaa käytännöllisen arkkitehtuurin suurille aurinkosähköprojekteille, jotka vaativat koordinoitua liikettä, hajautettua mekaanista ajoa ja joustavaa järjestelmäsuunnittelua. Jakamalla aurinkopaneelin useisiin ohjattuihin osiin, järjestelmä voi vastata haasteisiin, jotka liittyvät suuriin rakenteellisiin jänneväleihin, epätasaisiin kohteisiin, kunnossapitoon, ohjaukseen ja kuormituksen jakautumiseen.
Seuraajan suorituskyky riippuu kuitenkin viime kädessä siitä, kuinka hyvin mekaaninen rakenne, käyttöjärjestelmä, ohjausalusta, anturit, turvatoiminnot ja asennusympäristö toimivat yhdessä. Projektien kehittäjien tulisi siksi arvioida koko järjestelmä sen sijaan, että valitsisivat laitteita yhden spesifikaation perusteella.
Organisaatioille, jotka suunnittelevat laajamittaista aurinkosähköasennusta, työskentely kokeneen automaatio- ja laitevalmistajan kanssa voi auttaa muuttamaan työpaikan vaatimukset käytännölliseksi seurantaratkaisuksi.Suzhou Ruitai Automation Technology Co., Ltd.voidaan pitää teknologiakumppanina räätälöityjä automaatio- ja aurinkoseurantaratkaisuja vaativissa projekteissa.
Usein kysytyt kysymykset
Se on aurinkoseuranta-arkkitehtuuri, joka käyttää useita käyttömekanismeja koordinoimaan useiden aurinkosähkörivien tai -osien liikettä. Se on tarkoitettu tarjoamaan valvottua aurinkopaneelien sijoittelua suuriin asennuksiin.
Useat käyttöyksiköt voivat jakaa mekaanisen liikkeen suurelle joukolle, tarjota enemmän rakenteellista joustavuutta ja mahdollisesti tehdä tietyistä vioista paikallisempia.
Se voi sopia erityisen hyvin suuriin maahan asennettaviin projekteihin, joissa pitkiä aurinkosähkörivejä, rakenteellisia kuormia, maastoa, huoltoon pääsyä ja koordinoitua liikettä on hallittava huolellisesti.
Tärkeitä olosuhteita ovat tuulen nopeus, lämpötila-alue, sademäärä, kosteus, pöly, lumi tarvittaessa, maaston ominaisuudet ja maaperän olosuhteet. Nämä tekijät vaikuttavat mekaaniseen ja sähköiseen suunnitteluun.
Kyllä. Moottorit, voimansiirtomekanismit, kiinnikkeet, anturit, kaapelit, ohjaimet ja rakenneliitännät tulee tarkastaa säännöllisesti. Ennaltaehkäisevä huolto voi auttaa tunnistamaan ongelmat ennen kuin ne aiheuttavat merkittäviä seisokkeja.
Ostajien tulee kysyä rakennesuunnittelusta, käyttökapasiteetista, synkronoinnista, tuulensuojasta, ohjaustoiminnoista, ympäristönsuojelusta, huoltovaatimuksista, varaosista, räätälöimisestä, asennustuesta ja huoltopalvelusta.
Valmistajasta ja järjestelmäarkkitehtuurista riippuen voidaan räätälöidä mekaanista rakennetta, taajuusmuuttajan kokoonpanoa, ohjausvaatimuksia, moduulien järjestelyä, ympäristöolosuhteita ja projektikohtaisia asennusrajoituksia.
