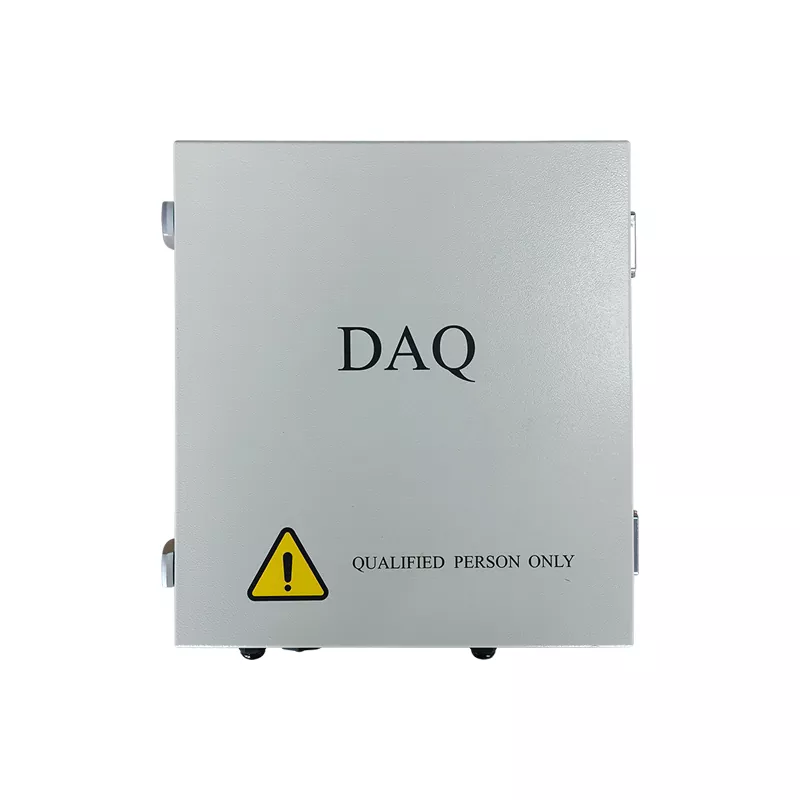

Älykäs PV-viestintälaatikko

Suzhou Ruitai on luotettava tehdas, joka voi tarjota älykkään PV-viestintälaatikon. NCU-sarjan tuotteemme ylläpitävät nopeaa ja vakaata tiedonsiirtoa myös ankarissa ulkosääolosuhteissa ja monimutkaisissa sähkömagneettisissa häiriöympäristöissä.

Ruitai SCADA -alustaan ​​integroituna NCU tukee täysin automatisoitua etäkäyttöä ja ylläpitoa. Tämä ratkaisu nostaa tehokkaasti sähköntuotantoa ja alentaa huomattavasti työvoimakustannuksia.

Kuinka Suzhou Ruitai NCU -viestintälaatikko toimii?

1. Massiivinen tiedonkeruu ja kääntäminen (yhteyskerros)

Fyysinen yhteys:Koko voimalaitoksen datakeskuksena toimiva NCU yhdistää satoja kenttälaitteita, mukaan lukien seurantaohjausyksiköt (TCU:t), invertterit ja säävalvonta-asemat.

Se tukee useita tietoliikenneliittymiä, kuten RS485, ZigBee ja Bluetooth fyysisten yhteyksien muodostamiseksi kaikkiin laitteisiin.

Protokollan muunnos:Eri valmistajien valmistamat laitteet (kuten invertterit) käyttävät erilaisia ​​tiedonsiirtoprotokollia, mikä luo yhteensopivuusesteitä. Tehokkailla sisäänrakennetuilla protokollamuunnosmoduuleilla varustettu NCU tukee yleisiä protokollia, kuten Modbus, TCP/IP ja MQTT.

Se muuntaa kaikenlaiset heterogeeniset teollisuussignaalit yhtenäisiksi standarditietomuodoiksi, mikä mahdollistaa sujuvan tiedonsiirron jokaisen kytketyn laitteen välillä.

2. Edge Intelligence reaaliaikaiseen ohjaukseen (laskenta- ja ohjauskerros)

Tekoälyn älykäs päätöksenteko:Tämä on NCU:n ydinvahvuus. Se ei ole vain signaalin lähetin, vaan "aivot", joilla on laskentatehoa.

Se integroi kehittyneitä seurantaalgoritmeja ja yhdistää tietoja sisäänrakennetuista antureista, kuten tuulen nopeudesta ja lumikuormasta, laskeakseen aurinkopaneelien optimaalisen kulman reaaliajassa.

Millisekunnin tason vastaus:Reunalaskentaominaisuuksien ansiosta NCU käsittelee monimutkaisia ​​laskelmia paikallisesti ja antaa ohjauskomentoja millisekuntien sisällä.

Se lähettää välittömästi ohjauskomennot TCU:lle säätämään paneelin kulmia maksimaalisen energiantuotannon saavuttamiseksi, mikä eliminoi pilvipohjaisen käsittelyn aiheuttamat viiveet.

3. Vakaa ja luotettava tiedon runkoverkko (viestintäkerros)

Häiriönkestävä lähetys:Monimutkaisissa sähkömagneettisissa ulkoympäristöissä Intelligent PV Communication Box sisältää edistyneet salamansuoja- ja häiriönestoominaisuudet, jotka varmistavat, että kriittiset tiedot siirretään pilveen tai keskusvalvontajärjestelmään nopeasti, turvallisesti ja luotettavasti.

Saumaton tiedon jatkuvuus:Jos verkko on epävakaa, NCU:n reunalaskenta mahdollistaa paikallisen datapuskuroinnin.

Kun yhteys on palautettu, tiedot synkronoidaan automaattisesti, mikä varmistaa täydellisen eheyden ilman menetyksiä.

4. All-Weather System Protection (suojakerros)

Tarkkuuskalibrointi:Järjestelmässä on kaksois-GPS-kalibrointi, joka mahdollistaa jatkuvasti oikean paikantamisen reaaliajassa, mikä varmistaa erittäin tarkan auringon seurannan ja optimaalisen suorituskyvyn kaikissa olosuhteissa.

Luotettava varmuuskopiosuojaus:Äkillisen sähkökatkon sattuessa sisäänrakennettu UPS ottaa saumattomasti vallan, ylläpitää viestintä- ja ohjausjärjestelmiä verkossa ja varmistaa samalla olennaiset toiminnot ja tärkeät tiedot.

Täydellinen tekninen taulukko

▷ Ominaiset parametrit

▷ Toiminnalliset parametrit

▷ Yleiset parametrit

Kuinka asentaa älykäs PV-viestintälaatikko?

1. Asennuspaikan valitseminen

Suositeltavat paikat: Ohjauskaapin sisällä PV-ryhmän lähellä, viestintälaatikon sisällä, erillisessä laitekaapissa tai hyvin suojatulla ja suojatulla ulkoalueella.

Asennuspaikan vaatimukset:

① Vältä alueita, joilla on voimakkaita häiriöitä; pysy kaukana suuritehoisista moottoreista, suurtaajuisista laitteista ja suurjännitelinjoista.

② Asennuspaikan on varmistettava henkilökunnan saavutettavuus, johdotuksen helppous, tilailmaisimien näkyvyys ja mukavuus tulevaa huoltoa varten.

③ On täytettävä ympäristönsuojeluvaatimukset.

2. Laitteen asennus

Projektirakenteesta riippuen NCU voidaan asentaa ohjauskaappiin, seinään tai asentaa laitekoteloon.

Asennusvaiheet:

Vaihe 1: Vahvista asennuspaikka.

Vaihe 2: Kiinnitä laite pulteilla, kiinnikkeillä ja/tai asennuskiskoilla.

Vaihe 3: Tarkista asennuksen tila varmistaaksesi, että laite on vaakasuorassa ja vakaa, että siinä on riittävästi johdotustilaa ja että sen lämmönpoistoolosuhteet ovat hyvät.

3. Virtaliitäntä

Tarkista asennuksen aikana tulojännitealue, tehon napaisuus ja maadoitusvaatimukset.

Liitännät sisältävät virtalähteen, suojamaadoituksen ja ukkossuojan.

Vältä käänteistä napaisuutta, jännitteen vaihteluita ja käyttöä ilman maadoitusta. Ruitai tarjoaa täydelliset kytkentäkaaviot, asennusoppaat ja tekniset asiakirjat; Tarjoamme myös online-opastusta tai voimme lähettää yli viiden vuoden kokemuksella omaavia insinöörejä sivustolle avuksi.

4. Tietoliikenneyhteys NCU:n ja TCU:n välillä

Keskeinen vaihe NCU:n asennuksessa on yhteyden muodostaminen TCU:n kanssa.

Tyypillinen liitäntä: Seurantajärjestelmä → TCU → Tiedonsiirtokaapeli → NCU

Varmista oikeat tietoliikennelinjayhteydet, oikea laiteosoitteen konfigurointi ja yhdenmukaiset viestintäparametrit.

5. Yhteys NCU:n ja SCADA-järjestelmän välillä

Kenttälaitteiden liittämisen jälkeen NCU on integroitava valvontajärjestelmään.

NCU → Ethernet / kuitu / 4G-verkko → SCADA-alusta

Yhdistä ja ota käyttöön verkkokokoonpano, IP-osoiteasetukset ja tietopisteiden kartoitus ja suorita sitten tietoliikennetestejä.

FAQ

K: Vaikuttavatko verkko- tai sähkökatkot tiedonsiirtoon ja järjestelmän ohjaukseen?

V: Järjestelmä on suunniteltu käsittelemään tällaisia ​​skenaarioita. Laite on varustettu sisäänrakennetulla UPS-varaakulla, joka varmistaa jatkuvan toiminnan myös odottamattomien sähkökatkosten aikana. Lisäksi sen reunalaskenta mahdollistaa paikallisen tiedon välimuistin ja älykkään synkronoinnin.

Tämä varmistaa vakaan komentojen suorittamisen ja tiedon raportoinnin myös ajoittaisten verkkohäiriöiden aikana. Kun yhteys on palautettu, kaikki tiedot synkronoidaan automaattisesti pilveen, mikä varmistaa tietojen täydellisen eheyden.

K: Tukeeko tämä älykäs PV-viestintälaatikko etävalvontaa ja vian diagnostiikkaa?

V: Kyllä, se tukee täysin reaaliaikaista valvontaa ja kauko-ohjausta. Integroituna Ruitain SCADA- tai IoT-alustaan ​​operaattorit voivat helposti seurata koko laitoksen suorituskykyä ilman, että he ovat paikalla.

Järjestelmä mahdollistaa myös etädiagnostiikan, mikä mahdollistaa ongelmien nopean tunnistamisen ja ratkaisemisen, mikä vähentää merkittävästi viestintähäiriöitä ja alentaa kokonaiskustannuksia.

K: Miten se varmistaa, että aurinkopaneelit ovat aina optimaalisessa kulmassa maksimaalisen energiantuotannon saavuttamiseksi?

V: NCU on varustettu edistyneillä tekoälyohjatuilla seuranta-algoritmeilla ja integroiduilla ympäristöantureilla, mukaan lukien tuulen ja lumen havaitseminen.

Se analysoi jatkuvasti reaaliaikaisia ​​olosuhteita säätääkseen älykkäästi paneelien kulmia optimaalista energiantuotantoa varten. Lisäksi kaksois-GPS-kalibrointi varmistaa tarkan seurantatarkkuuden, mikä parantaa tehokkaasti aurinkokunnan yleistä energiantuotannon tehokkuutta.

K: Onko asennus ja konfigurointi monimutkaista? Tukeeko se mobiiliasetuksia?

V: Asennusprosessi on suunniteltu yksinkertaiseksi ja tehokkaaksi. Tavallisen PC-pohjaisen konfiguroinnin lisäksi laite tukee myös Bluetooth-asetusta mobiililaitteiden kautta.

Asennuksen ja käyttöönoton aikana paikan päällä parametrit voidaan määrittää nopeasti älypuhelimella käyttämällä vähän virtaa Bluetooth-yhteyttä, mikä parantaa merkittävästi käyttömukavuutta ja yleistä tehokkuutta.
