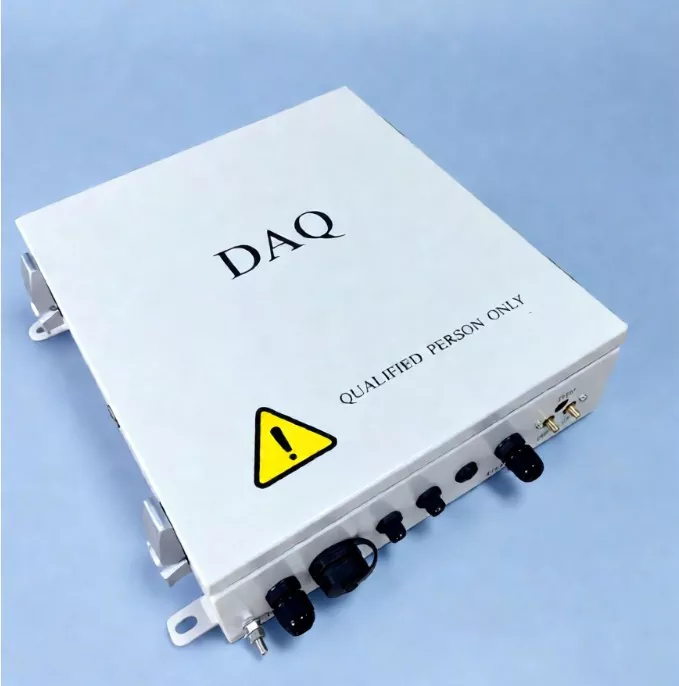

PV-viestinnän ohjausyksikkö

Suzhou Ruitai on ammattimainen tehdas, PV Communication Control Unit -yksikössämme käytetään teollisuuslaatuisia komponentteja, jotka tarjoavat IP65-luokitellun suojauksen, laajan käyttölämpötila-alueen (-40 °C - +85 °C) ja poikkeuksellisen kestävän salaman ja sähkömagneettisten häiriöiden suhteen.

Se tukee alan standardiprotokollia, kuten Modbus ja TCP/IP, ja se integroituu saumattomasti useiden invertterien ja sääasemien kanssa. NCU mahdollistaa millisekuntitason vasteen ja reaaliaikaisen tiedonsiirron, mikä varmistaa nopean ja luotettavan järjestelmän toiminnan. Yhdistettynä SCADA-alustaan ​​se tarjoaa käyttäjille reaaliaikaisen näkemyksen koko laitoksen suorituskyvystä ja toimintatilasta mistä tahansa.

Mitkä ovat PV-viestinnän ohjausyksikön ydintoiminnot?

1. Keskitetty valvonta

PV-viestinnän ohjausyksikkö kerää kaikkien sen lainkäyttöalueella olevien TCU:iden raportoimat tiedot, aggregoi tiedot ja lataa ne SCADA-järjestelmään tai pilvipohjaiseen valvonta-alustaan.

2. Unified Control

Se lähettää ohjauskomennot kaikille lainkäyttöalueellaan oleville TCU:ille synkronoitujen toimintojen mahdollistamiseksi.

Tyypillisiä komentoja ovat: yhden kosketuksen säilytys, seurantatilan vaihtaminen, peruutuksen aktivointi/deaktivointi ja sääsuojaustilat (esim. kovaa tuulta tai rankkasadetta varten).

3. Pitkän matkan viestintä

Se tukee Ethernet- (kuituoptista) tai 4G-tietoliikennettä, mikä mahdollistaa tietojen etäkäytön ja -hallinnan. Useat NCU:t voivat muodostaa kuituoptisen rengasverkon viestinnän luotettavuuden parantamiseksi.

4. Tietojen hallinta

Se järjestää ja hallinnoi järjestelmätietoja, mukaan lukien seurantarivien kulmat, hälytystietueet, moottorin suorituskykytiedot ja ympäristötiedot, tarjoten strukturoidut tietoliitännät ylemmän tason järjestelmille.

Täydellinen tekninen taulukko

▷ Ominaiset parametrit

▷ Toiminnalliset parametrit

▷ Yleiset parametrit

Kuinka valita oikea PV-viestinnän ohjausyksikkö (NCU)?

1. Valitse Tietoliikennekapasiteetti mittakaavan perusteella

Valitse kytkettyjen TCU:iden lukumäärän perusteella.

Pienet PV-projektit:Harvemmilla yhteyksillä NCU-perusmalli sopii.

Suuret maahan asennettavat voimalaitokset:Suuren kapasiteetin NCU:ta suositellaan tukemaan suurempaa määrää TCU-yhteyksiä.

Konfigurointisuositus:Älä määritä pelkästään nykyisen laitteiden määrän perusteella. varaa jonkin verran kapasiteettia tulevaa laajennusta varten (noin 20 % tilavuus).

2. Viestintäprotokollan yhteensopivuus

Tarkista projektin suunnitteluvaiheessa TCU-tietoliikenneprotokollat, SCADA-rajapintavaatimukset ja voimalaitoksen olemassa oleva tietoliikennearkkitehtuuri.

Ruitai NCU:t tarjoavat erinomaisen protokollan yhteensopivuuden ja tukevat RS485-, 4G/5G-, Modbus RTU-, Modbus TCP-, Ethernet/IP- ja muita viestintämenetelmiä.

3. Valitse Suojausluokitus sivuston ympäristön perusteella

NCU:iden on oltava erittäin mukautuvia ympäristöolosuhteisiin ja kestäviä pölylle ja sateelle.

Suuria aurinkosähköprojekteja varten on suositeltavaa valita yksiköt, joiden käyttölämpötila-alue on -40 °C - +85 °C ja suojausluokka IP65 tai korkeampi; Niissä tulee myös olla häiriönesto- ja salamansuojaominaisuudet.

4. Verkkoarkkitehtuurin sovitus

NCU-kokoonpanon on oltava linjassa koko aurinkosähköviestintäverkon rakenteen kanssa.

Suositellaan suurille PV-kantoille:TCU → NCU → Fiber Optic Ring Network → SCADA

Suositellaan hajautettuihin aurinkosähköprojekteihin:TCU → NCU → 4G/5G → Cloud Platform

FAQ

K: Mitkä laitteiston ominaisuudet takaavat vakaan ja luotettavan toiminnan vaativissa ulkoympäristöissä?

V: Järjestelmä yhdistää useita suojakerroksia tasaisen toiminnan varmistamiseksi. Kaksois-GPS-kalibrointitekniikka tarjoaa tarkan seurannan ja paikantamisen, kun taas sisäänrakennettu UPS-varaakku pitää kriittiset toiminnot käynnissä odottamattomien sähkökatkojen aikana.

Lisäksi kattava ylivirta- ja ylijännitesuoja suojaa järjestelmää sähkön aiheuttamilta häiriöiltä, ​​mikä varmistaa luotettavan toiminnan haastavissa olosuhteissa.

K: Onko PV-viestinnän ohjausyksikkö helppo asentaa ja konfiguroida? Entä pitkän aikavälin ylläpitokustannukset?

V: Kyllä. Järjestelmä on suunniteltu nopeaa ja tehokasta käyttöönottoa varten, ja se tukee sekä PC-pohjaista konfigurointia että Bluetooth-yhteensopivaa langatonta asennusta, mikä vähentää merkittävästi paikan päällä tapahtuvaa käyttöönottoaikaa.

Käyttöönoton jälkeen alusta mahdollistaa etävalvonnan ja reaaliaikaisen tietojen näkyvyyden, kun taas sen vähän virtaa käyttävä suunnittelu auttaa vähentämään ylläpitovaatimuksia ja alentamaan yleisiä käyttökustannuksia.

K: Millaisen suojan ulkona tuote tarjoaa? Kestääkö se ankarat sääolosuhteet?

V: Ehdottomasti. NCU-sarjassa on IP65-suojausluokka ja säänkestävä kotelo, joka tarjoaa tehokkaan suojan pölyä ja vettä vastaan.

Se on suunniteltu kestämään äärimmäisiä lämpötiloja, kovaa kylmää, suolaroisketta ja muita vaativia ulkoolosuhteita, mikä takaa vakaan ja kestävän suorituskyvyn koko käyttöiän ajan.

K: Miten järjestelmän tekoälyn mukautumiskyky parantaa suorituskykyä ja luotettavuutta?

V: Järjestelmän tekoälyn mukautumiskyky tuottaa arvoa kolmella keskeisellä tavalla.

Ensinnäkin se jalostaa jatkuvasti seurantastrategioita käyttämällä historiallisia ja reaaliaikaisia ​​tietoja energiantuotannon maksimoimiseksi.

Toiseksi se tarjoaa älykkään suojan äärimmäisissä sääolosuhteissa.

Kolmanneksi sen sisäänrakennettu itsediagnostiikka ja ennakkovaroitusominaisuudet auttavat havaitsemaan mahdolliset ongelmat ennen kuin niistä tulee kriittisiä, mikä vähentää suunnittelemattomia seisokkeja ja parantaa järjestelmän luotettavuutta.

K: Miten tuote tukee aurinkovoimaloiden digitaalista hallintaa?

V: NCU-sarja tarjoaa reaaliaikaisen näkyvyyden laitoksen toimiin jatkuvan tiedonkeruun ja tiedonsiirron avulla.

Operaattorit voivat seurata seurantalaitteen suorituskykyä, energiantuotantoa ja järjestelmähälytyksiä milloin tahansa tietokoneen tai mobiililaitteiden kautta.

MQTT- ja TCP-protokollien tuella se mahdollistaa keskitetyn hallinnan useissa toimipisteissä, mikä auttaa voimalaitoksia siirtymään kohti älykkäämpiä ja automatisoidumpia toimintoja.
