Solar Tracker -viestintälaatikko NCU

Ruitai NCU on rakennettu itsestään paranevaan kuituoptiseen rengasverkkoon, jossa on rengasverkkoprotokollat, jotka tukevat millisekuntitason palautusta, sekä kaksoisvirtalähteen redundanssirakenne. Jos verkkoyhteys katkeaa yllättäen tai laite epäonnistuu, järjestelmä voi automaattisesti rakentaa viestintäpolun uudelleen millisekunnissa. Tämä mahdollistaa saumattoman kytkennän toimintaan vaikuttamatta, vähentää katkosriskiä ja tukee 24/7 keskeytymätöntä toimintaa suurilla aurinkovoimaloilla.

Tärkeimmät toiminnot ja tekniset kohokohdat

1. Tarkka auringonseuranta ja mikrosään seuranta

Solar Tracker Communication Box NCU koordinoi useita TCU:ita (Tracker Control Units) tukeakseen tarkkaa auringon seurantaa.

Se integroi myös tuulen nopeuden, tuulen suunnan, säteilyvoimakkuuden ja muut anturit toimimaan mikrosääasemana.

Yhdessä älykkäiden seurantaalgoritmien kanssa se auttaa vähentämään maaston varjostushäviöitä ja parantamaan sähköntuotannon tehokkuutta.

2. Älykäs jokasään suojaus

Reaaliaikaisten säätietojen avulla NCU voi automaattisesti aktivoida tuulen, lumen ja rakeiden suojaustilat ja siirtää seurantarakenteet turvalliseen paikkaan.

Äärimmäisillä sääolosuhteilla tämä toiminto voi vähentää rakeiden, kovan lumen ja vastaavien tapahtumien aiheuttamia omaisuustappioita jopa 94 ​​%.

3. Erittäin luotettava teollinen suunnittelu

NCU käyttää teollisuusluokan siruja ja eristettyjä piirejä, joissa on IP65-suojaus vaativiin ympäristöihin, kuten korkeisiin alueisiin, aavikkoalueisiin ja rannikkoalueisiin.

Se tukee sekä AC- että DC-virtalähteitä ja sisältää litiumakun, joka ylläpitää toimintaa sähkökatkojen aikana tai yöllä.

Laitteiston ja ohjelmiston salaus sekä korkea- ja matalajänniteeristys auttavat suojaamaan tiedonsiirtoa ja laitteiden turvallisuutta.

4. Moniprotokollayhteys

NCU tukee useita viestintätekniikoita, mukaan lukien Zigbee ja M-Bus.

Se yhdistää paikalliset järjestelmät etävalvontaalustoille, kuten Smart Cloud ja SCADA, mahdollistaen reaaliaikaisen tiedonsiirron ja komentojen toimituksen.

Täydellinen tekninen taulukko

▷ Ominaiset parametrit

▷ Toiminnalliset parametrit

▷ Yleiset parametrit

Sovelluksen arvo ja projektimme

Ruitai Intelligent NCU vähentää manuaalisten tarkastusten tarvetta etäviandiagnoosin ja yhden napsautuksen lumenpoisto- ja rakesuojatoimintojen avulla, mikä auttaa alentamaan O&M-kustannuksia.

Järjestelmä on otettu käyttöön ulkomaisissa projekteissa Yhdysvalloissa ja Espanjassa, ja se tarjoaa automaattisen suojan äärimmäisissä sääolosuhteissa.

Yhdessä SCADA:n ja etäkäyttö- ja käyttöohjelmiston kanssa NCU tukee älykästä hallintaa koko käyttöprosessin ajan, mikä auttaa aurinkovoimaloita keräämään enemmän arvoa jokaisesta auringonsäteestä.

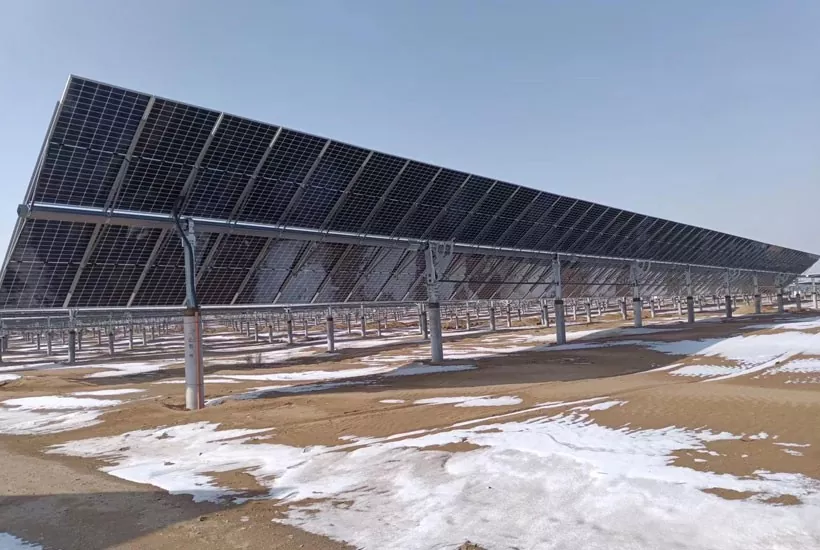

Tapaustutkimus: 100 MW:n hyötykäyttöinen aurinkovoimala Texasissa, Yhdysvalloissa

Tämä projekti sijaitsee Pohjois-Amerikan suurilla tasangoilla, joissa on usein kovia rakeita ja äärimmäisiä tuulia.

Näissä olosuhteissa perinteiset aurinkomoduulit ja seurantarakenteet voivat kärsiä merkittävistä vaurioista, mikä aiheuttaa suuria riskejä laitosomaisuuksille.

Ruitai SCADA -alustan käyttöönoton jälkeen järjestelmä käytti tekoälyn sääennusteita ja älykkäitä koordinaatioalgoritmeja vastatakseen automaattisesti rakeiden tai voimakkaan tuulen varoituksiin.

Se lähetti komennot TCU:lle, joka siirsi aurinkomoduulit suojaavaan 60° kallistuskulmaan.

Tämä ennakoiva äärimmäisiltä säältä suojautumisstrategia vähensi vuosittaisia ​​aurinkosähköomaisuuden menetyksiä 94 %, kun laitokseen osui halkaisijaltaan yli 50 mm:n rakeet, mikä siirsi laitoksen reaktion passiivisesta vaurioiden hallinnasta aktiiviseen riskien ehkäisyyn.

Miksi valita Ruitai?

Ruitai on erikoistunut aurinkosähköseurantajärjestelmien tuotekehitykseen ja sovelluksiin. Vastataksemme älykkään hallinnan tarpeeseen suurissa aurinkovoimaloissa, parannamme jatkuvasti kykyämme ohjausalgoritmeissa, viestintätekniikassa ja järjestelmäintegraatiossa.

Solar Tracker Communication Boxin (NCU) lisäksi tarjoamme kattavan valikoiman ratkaisuja, mukaan lukien TCU:t, PV SCADA -älykkäät valvonta-alustat ja älykkäät aurinkopuhdistusrobotit.

Laitteillamme on IP65/IP66-suojausluokitukset ja ne toimivat luotettavasti laajalla lämpötila-alueella -40°C - +70°C. Ukkossuojalla suunnitellut tuotteemme on valmistettu kestämään erilaisia ​​ja haastavia ympäristöjä, joissa aurinkovoimalaitokset sijaitsevat.

Yli 20 immateriaalioikeuden, ISO 9001- ja CE-sertifikaattien, ohjelmistojen tekijänoikeuksien ja HTW:n kaltaisten kolmansien osapuolien testiraporttien tukemana olemme perustaneet projektikumppanuuksia yli 50 maassa ja alueella. Tarjoamme pitkäaikaisia ​​palveluita, kuten etävalvontaa, vikadiagnoosia, ohjelmistopäivityksiä ja O&M-koulutusta.

FAQ

K: NCU ilmaisee normaalia tiedonsiirtoa, mutta jotkin seurantalaitteet eivät liiku komentojen antamisen jälkeen; miten tämän pitäisi ratkaista?

V: Tämän tyyppinen "väärä tiedonsiirto" (jossa järjestelmä näyttää olevan kytkettynä, mutta ei aktivoidu) johtuu tyypillisesti seuraavista syistä:

TCU:n mekaaninen tukos: Moottorin tai vaihteiston vika; vaikka TCU voi silti lähettää "sydämenlyöntisignaaleja", se ei voi suorittaa fyysisiä liikkeitä.

Riittämätön virransyöttö: Tracker-moottorit käyttävät suurta käynnistysvirtaa käynnistyksen yhteydessä. Jos tehokaapelit ovat liian pitkiä tai niiden poikkipinta-ala on riittämätön, TCU-liittimen jännitehäviöt voivat estää moottorin käynnistymisen, vaikka NCU on antanut komennon.

Komentoristiriita: Tarkista, antavatko muut järjestelmät (kuten SCADA tai paikallinen käyttöliittymä) samanaikaisesti ristiriitaisia ​​komentoja.

K: Voinko käyttää mielivaltaisia ​​T-haaraliitäntöjä RS485-väylän kytkemisessä?

V: Ei. RS485-väylän on käytettävä ketjutettua topologiaa. T-haarautuminen aiheuttaa voimakkaita signaalin heijastuksia, mikä johtaa erittäin epävakaaseen tiedonsiirtoon.

Jos työpaikan olosuhteet edellyttävät haarautumista, haarapisteeseen on asennettava RS485-toistin tai -keskitin.

K: Voiko NCU liittää voimalaitoksen AGC/AVC-järjestelmään?

V: Kyllä. Suurissa voimalaitoksissa, kun verkko vaatii rajoituksia, AGC/AVC-järjestelmä lähettää tehonrajoituskäskyt NCU:lle.

Vastaanotettuaan nämä komennot NCU voi säätää seurantakulmia saavuttaakseen aktiivisen laitteistotason tehon alenemisen; Tämä lähestymistapa turvaa paremmin verkon vakauden kuin pelkkä invertterin tehon rajoittaminen.
