Älykäs aurinkopaneeli

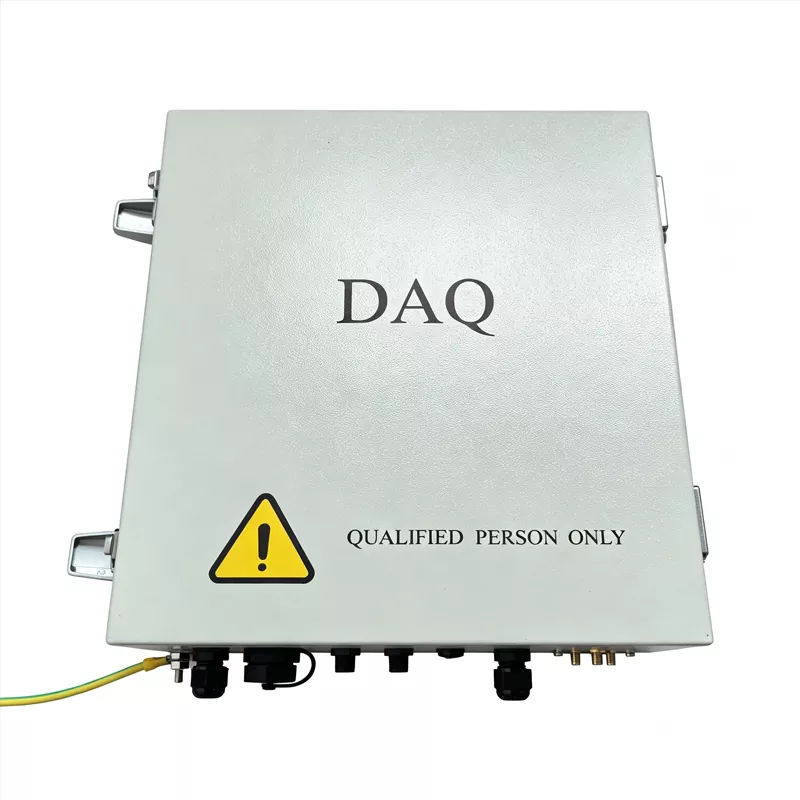

Ruitai voi tarjota Intelligent Solar Communication Boxin tietoliikenneverkkoihin ja aurinkoseurantajärjestelmiin suurissa aurinkovoimaloissa. Se on suunniteltu ankariin ulko-olosuhteisiin ja voimakkaisiin sähkömagneettisiin häiriöihin, ja siinä on teollisuustason laitteisto, laaja käyttölämpötila-alue -40 °C - 85 °C, IP65-suojaus ja EMC-tason 4 häiriönsieto.

Viestintäyhdyskäytävätoimintojensa lisäksi NCU toimii ydinsuoritusyksikkönä tekoälyllä toimivaan aurinkoseurantaan ja omaisuuden suojaamiseen.

Mikä on älykkään aurinkoviestintälaatikon ydintoiminto?

Aurinkosähkövoimalan (PV) hierarkkisessa ohjausarkkitehtuurissa NCU (Intelligent Solar Communication Box) on keskeisessä asemassa ylemmän tason ja alemman tason järjestelmien yhdistämisessä:

Ylävirtaan (yhteys SCADA-järjestelmiin/pilveen): Se välittää laitteiden toimintatilan määrätyllä alueella tehtaan keskusvalvontakeskukseen (SCADA-järjestelmä) teollisuuden kuituoptisten rengasverkkojen, Ethernetin (Modbus TCP, IEC 60870-5-104) tai 4G/5G-verkkojen kautta.

Myöhemmin (liittäminen TCU:ihin/puhdistusrobotteihin): NCU ohjaa keskitetysti – langattomien (esim. LoRa, Zigbee) tai langallisten (RS485) yhteyksien kautta – kymmeniä tai satoja TCU:ita (Tracker Control Units) ja täysin automatisoituja aurinkosähköpuhdistusrobotteja alueella.

Täydellinen tekninen taulukko

▷ Ominaiset parametrit

▷ Toiminnalliset parametrit

▷ Yleiset parametrit

Tekoälyllä toimiva aurinkoseuranta tarkkaa vyöhykehallintaa varten

Intelligent Solar Communication Box mahdollistaa älykkään aurinkoseurannan ei yhden laitteen kautta, vaan vyöhyketason ohjauskeskittimenä ja tietoliikennesiltana.

Reaaliaikainen tiedonkeruu:Se muodostaa yhteyden TCU:ihin ja hallitsee niitä jokaisella vyöhykkeellä kerääen moduulikulmaa, sähköntuotantoa, tuulen nopeutta, säteilyä ja muita mikrosäätietoja reaaliajassa.

AI-seurannan ohjaus:Tekoälyalgoritmit analysoivat varjostusta, pilvisiä olosuhteita ja muita säätekijöitä laskeakseen optimaalisen seurantakulman ja lähettääkseen komennot automaattisesti, mikä auttaa maksimoimaan energian talteenoton.

Suojaus äärimmäisiltä säältä:Kun voimakasta tuulta, kovaa lunta tai muita äärimmäisiä sääolosuhteita havaitaan, NCU voi automaattisesti aktivoida kolmitasoisen tuulensuojan, korkean kulman raesuoja-asennon tai yhden napsautuksen lumenpoistotilan laitteiden turvallisuuden suojelemiseksi.

Saumaton monitilavaihto:Se tukee kauko- ja tarkkaa ohjausta SDS-tilan, automaattisen tilan, manuaalisen tilan ja huoltotilan kautta.

Device-Edge-pilviarkkitehtuuri moniprotokollatuella

NCU toimii järjestelmän reunakerroksessa. Se toimii tehokkaasti TCU:iden kanssa Zigbeen kautta ja lähettää tietoja ylöspäin SCADA-alustoille, etäkäyttö- ja käyttöohjelmistoille ja mobiilisovelluksille. Se tukee Modbus-, IEC 60870-5-104-, MQTT- ja muita tietoliikenneprotokollia, mikä mahdollistaa paikallisten tietojen muuntamisen välitysjärjestelmien vaatimiin muotoihin.

NCU käsittelee tietoja paikallisesti vähentääkseen pilvityökuormaa reunalaskentaominaisuuden avulla. Se sisältää myös sekä laitteisto- että ohjelmistosalauksen sekä pystysuuntaisen salausmoduulin, joka auttaa varmistamaan turvallisen tiedonsiirron.

Standardoitu myynnin jälkeinen tuki

Kun NCU-moduuli on vaihdettu, se on konfiguroitava uudelleen vastaamaan järjestelmää. Ruitai tarjoaa täydellisen O&M-ratkaisun:

Automaattinen konfigurointi:Konfigurointiparametrit voidaan ottaa käyttöön mobiilisovelluksen tai tietokoneen kautta, mikä vähentää manuaalista työtä ja virheriskiä.

Tarkka kartoitus ja käyttöönotto:Järjestelmä lähettää kulmakomentoja ja vertaa niitä todellisiin kiertokulmiin kartoittaakseen tarkasti NCU-, TCU- ja PV-ryhmän.

Laiteohjelmistopäivitykset ja turvaohjeet:Yhden napsautuksen päivitykset uusimpaan viralliseen laiteohjelmistoon auttavat ratkaisemaan yhteensopivuusongelmia. Kaikessa työssä noudatetaan turvallisuusmenettelyjä, mukaan lukien eristettyjen työkalujen käyttö. Vaihdon jälkeen älykkään O&M-alustan "Auto Search" -toiminto vahvistaa, että moduuli on kytketty.

FAQ

K: Mitä seuraajalle tapahtuu, kun älykkään aurinkopaneelin virta katkeaa? Onko varavirtalähdettä?

V: Se käyttää sisäänrakennettua tai ulkoista litiumakkua (suositeltu kapasiteetti ≥ 7 Ah) pitääkseen viestintämoduulin käynnissä useita tunteja sähkökatkon jälkeen, mikä varmistaa, että se voi vastaanottaa ja suorittaa hätävarastokomentoja.

Huomaa, että akku antaa virtaa vain tietoliikenne- ja ohjausjärjestelmille, ei moottoreille. On suositeltavaa yhdistää tämä aurinkolatauspaneeliin akun virtalatausta varten, erityisesti syrjäisillä alueilla, joilla ei ole pääsyä verkkoon.

K: Voiko NCU tukea laiteohjelmiston etäpäivityksiä?

V: Yleisten tuotemerkkien NCU:t tukevat OTA (Over-the-Air) -etäpäivityksiä, mikä mahdollistaa uuden laiteohjelmiston käyttöönoton SCADA-järjestelmien tai pilvialustojen kautta ilman paikan päällä tapahtuvaa puuttumista. On suositeltavaa varmistaa tämä ominaisuus tuotteen valinnan aikana, jotta voidaan varmistaa jatkossa pääsy seurantaalgoritmien optimointiin, virheenkorjauksiin ja tietoturvakorjauksiin.

K: Mikä on NCU:n käyttölämpötila-alue?

V: Ruitain NCU toimii alueella -40 °C - +70 °C ja siinä on IP65-suojausluokka, mikä tekee siitä sopivan äärimmäisiin ympäristöihin, kuten korkeiden lämpötilojen aavikot ja kylmät alueet.

Erityistä huomiota on kuitenkin kiinnitettävä seuraavissa tilanteissa:

Korkean lämpötilan aavikot: Varmista riittävä kaapin lämmönpoisto ja vältä suoraa auringonvaloa; asenna tarvittaessa aurinkosuoja.

Kylmät alueet: Harkitse vara-litiumpariston suorituskykyä alhaisessa lämpötilassa ja valitse matalan lämpötilan malli.

Rannikkoalueet (suolasuihku): Käytä ruostumattomasta teräksestä valmistettuja koteloita tai käytä korroosionestopinnoitteita.
