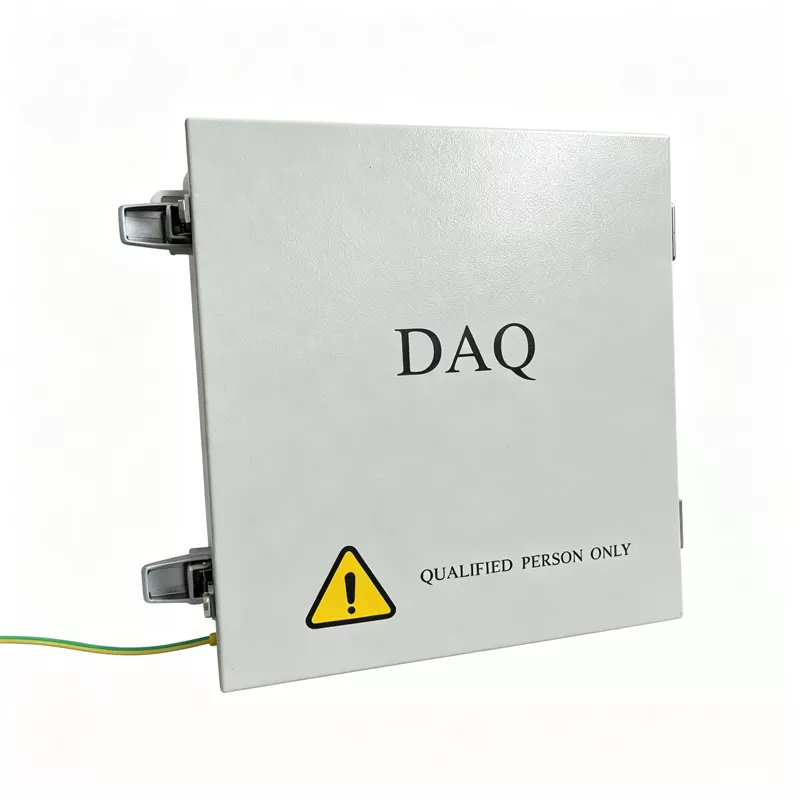

Aurinkosähköinen viestintäyksikkö

Ruitai on luotettava aurinkosähköviestintäyksiköiden valmistaja, joka yhdistää laitepuolen tiedonkeruun, reunapuolen käsittelyn ja pilvipohjaisen jakelun.

Laitetasolla teollisuustason protokollamuunnos yhdistää vanhat laitteet IP-verkkoihin, mikä auttaa poistamaan datasiilot. Reunatasolla paikallinen tiedon välimuisti ja älykäs suodatus vähentävät verkon lähetyspainetta.

Pilvessä keskitetty tiedonkeruu ja älykäs analyysi tukevat aurinkovoimalaa, joka on näkyvä, luotettava, hallittavissa ja hallittavissa.

Tuotearkkitehtuuri

1. Kaksoisvirtalähde ja varavirtalähde

Aurinkosähköinen tiedonsiirtoyksikkö tukee sekä AC- että DC-virtalähteitä ja sisältää litiumakun.

Jos verkkovirta katkeaa, se ylläpitää ydinviestintä- ja ohjaustoimintoja, jotka auttavat estämään tietojen katoamisen ja komentojen keskeytykset.

2. Teollisuustason suojaus ja eristäminen

Teollisuusluokan sirut, eristetyt piirit ja IP65-kotelointi auttavat suojaamaan sähkömagneettisilta häiriöiltä, ​​kondensaatiolta ja äärimmäisiltä lämpötiloilta, mikä vähentää tietoliikennemoduulin vikojen tai vaurioiden riskiä ankarissa ympäristöissä.

3. Suojattu salattu viestintä

Laitteiston ja ohjelmiston salaus sekä korkea- ja matalajänniteeristys auttavat suojaamaan ohjauskomentoja peukaloitumiselta tai sieppaamiselta ja tukevat aurinkovoimalan turvallista kauko-ohjausta.

Täydellinen tekninen taulukko

▷ Ominaiset parametrit

▷ Toiminnalliset parametrit

▷ Yleiset parametrit

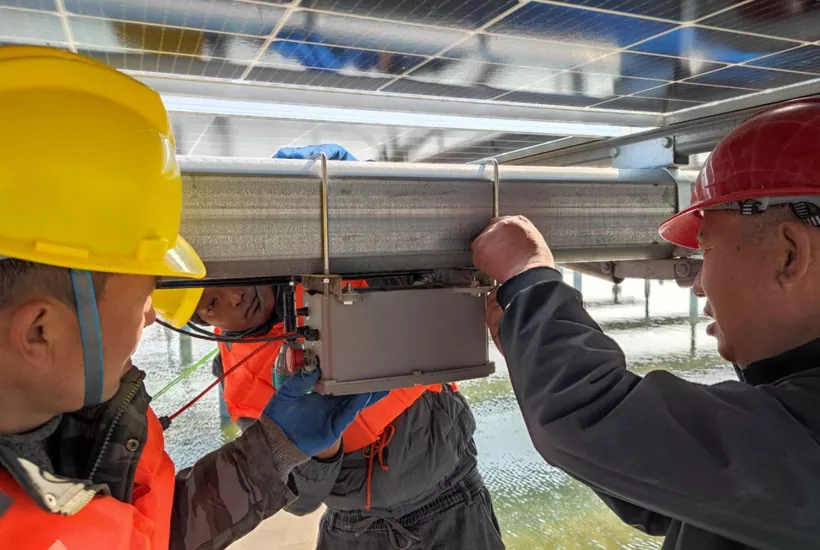

Standardoitu NCU-vianmääritys ja ennaltaehkäisevä huolto

Tukeaksemme Ruitai aurinkosähköviestintäyksikön pitkäaikaista vakaata toimintaa tarjoamme standardoidun vianmääritys- ja ennaltaehkäisevän huoltojärjestelmän, joka auttaa O&M:n henkilöstöä tunnistamaan ja ratkaisemaan ongelmat nopeasti.

Vaihe 1: Ensimmäinen tarkastus paikan päällä (silmämääräinen, haju- ja mittatarkastus)

Visuaalinen ja tilatarkastus:Tarkista NCU-kotelo vaurioiden, veden sisäänpääsyn tai kondenssiveden varalta. Tarkista, ettei sisäosissa ole palamisjälkiä tai turvonneita kondensaattoreita. Tarkista paneelin merkkivalot, mukaan lukien virta-, tiedonsiirto- ja vikavalot, ja tarkista vikakoodi laitteen käsikirjasta.

Fyysisen yhteyden tarkistus:Tarkista, ovatko verkkokaapelit, RS485-kaapelit ja kuituoptiset liittimet löysällä NCU:n, isäntätietokoneen ja TCU:n välillä. Irrota liittimet ja tarkista, ovatko nastat mustia tai hapettuneet. Puhdista ne tarvittaessa sopivalla puhdistusaineella ja liitä sitten uudelleen ja kiinnitä ne.

Virtalähteen testi:Mittaa yleismittarilla tiedonsiirtomoduulin virransyöttöjännite (DC 12 V/24 V) ja varmista, että se on nimellisalueella sallitulla vaihtelulla ±10 %. Tarkista, ovatko sulakkeet palaneet ja tarkasta mahdolliset oikosulut tai ylikuormitusriskit.

Vaihe 2: Parametrien ja määritysten tarkistus (tarkista, tarkista, päivitä)

Tiedonsiirtoparametrien tarkistus:Katso laitteen käsikirjasta, että NCU:n ja valvontaalustan, kuten Modbus RTU/TCP, välinen tiedonsiirtoprotokolla sekä siirtonopeus- ja pariteettiasetukset on sovitettu oikein. Tarkista laitteen IP-osoite, asemaosoite tai solmun osoite varmistaaksesi, ettei verkkoristiriitoja ole ja että verkkotopologia on oikea.

Laiteohjelmiston version tarkistus:Kirjaudu järjestelmään ja tarkista nykyinen NCU-laiteohjelmistoversio. Jos tunnettuja virheitä tai yhteensopivuusongelmia esiintyy, ota yhteyttä valmistajaan saadaksesi uusimman laiteohjelmistopäivityksen.

Vaihe 3: Ammattimainen testaus ja vaihtovahvistus (lähetä, vastaanota, vaihda)

Tietolinkkitesti:Käytä sarjaportin virheenkorjaustyökalua testikomentojen lähettämiseen NCU:lle ja tarkista, palauttaako se tavallisen heksadesimaalitietovirran. Tulosten arviointi: Sekalaiset tiedot tai all-FF-vastaus viittaa yleensä fyysiseen yhteyteen tai häiriöon. Tiedot, jotka vastaanotetaan, mutta joita ei voida purkaa, viittaavat yleensä protokollan kokoonpanoon.

Ristiinvaihtovahvistus:Jos yllä olevat tarkistukset ovat normaaleja, vaihda epäilty tietoliikennemoduuli tai NCU-emolevy saman mallin tunnetulla työyksiköllä. Jos yhteys palautuu vaihdon jälkeen, alkuperäinen laitteisto vahvistetaan vialliseksi ja se on palautettava tehtaalle korjattavaksi tai romutettava.

Vaihe 4: Ympäristön ja häiriöiden arviointi (ehkäisy, havaitseminen, mittaus)

Sähkömagneettisten häiriöiden tarkistus:Varmista, että tietoliikennekaapelin suojaus on kunnolla maadoitettu ja että tietoliikennekaapeleita ei ole reititetty korkeajännitteisten sähkölinjojen viereen. Varmista RS485-tiedonsiirrossa, että A/B-johtimet on kytketty oikein ja että 120 Ω:n päätevastukset on asennettu väylän molempiin päihin.

Ympäristönsuojelutarkastus:Tarkista, ovatko kotelon tiivistenauhat vanhentuneet, jotta kondensaatio ei aiheuta pieniä oikosulkuja piirilevylle. Varmista, että käyttölämpötila pysyy teollisuustason alueella, jotta vältytään korkeiden tai alhaisten lämpötilojen aiheuttamilta sammutuksilta.

Vaihe 5: Päivityksen käsittely ja tallennus

Valmistajan tuki:Jos ongelma ei ratkea neljän ensimmäisen vaiheen jälkeen, tallenna kaikki vikatiedot, mukaan lukien ilmaisimen tila, virhekoodit ja testiviestit. Ota yhteyttä valmistajan tekniseen tukeen sirutason tarkastusta ja korjausta varten.

Työmääräysdokumentaatio:Täytä NCU:n vianmääritystietuelomake tarkastusvaiheilla, varaosan mallilla ja lopullisella ratkaisulla. Lataa tietue älykkäälle O&M-alustalle arkistointia varten.

Yleisiä vikoja ja ratkaisuja

Ongelma 1: NCU ei voi muodostaa yhteyttä SCADA:han

Syyt: Verkkopoikkeama, väärä IP-konfiguraatio, protokollavirhe, tietoliikennemoduulin vika.

Tarkastusmenetelmät: Tarkista verkkoportit, valokuitu ja verkon tila; tarkista verkkoparametrit; tarkista protokolla-asetukset (esim. Modbus); tarkista laitteiston tila.

Ongelma 2: Jotkut TCU:t ovat offline-tilassa

Mahdolliset syyt: RS485-linjavika, osoiteristiriita, liiallinen tiedonsiirtoetäisyys, väärä terminaalivastuksen konfiguraatio.

Korjaavat toimet: Tarkista viestintälinjat, laiteosoitteet ja testaa viestinnän laatu.

Ongelma 3: NCU käynnistyy usein uudelleen

Mahdolliset syyt: Epävakaa virtalähde, liian korkea lämpötila, ohjelmistovirhe.

Suositukset: Tarkista virtalähteen jännite, tarkista toimintalokit ja ota yhteyttä valmistajan tekniseen tukeen.

Älykkäämpi käyttö- ja huoltotuki

Suzhou Ruitain NCU käyttää sisäänrakennettua älykästä diagnostiikkaa ja standardoituja vianetsintämenetelmiä lyhentääkseen vikojen diagnosointia päivistä minuutteihin.

Yhdessä etäkäyttö- ja käyttöohjelmiston kanssa sen avulla O&M-henkilöstö voi suorittaa etäkäyttöönoton ja laiteohjelmiston päivitykset ilman säännöllisiä käyntejä paikan päällä, mikä vähentää manuaalisia O&M-kustannuksia ja tukee aurinkovoimaloiden turvallista ja tehokasta toimintaa.
