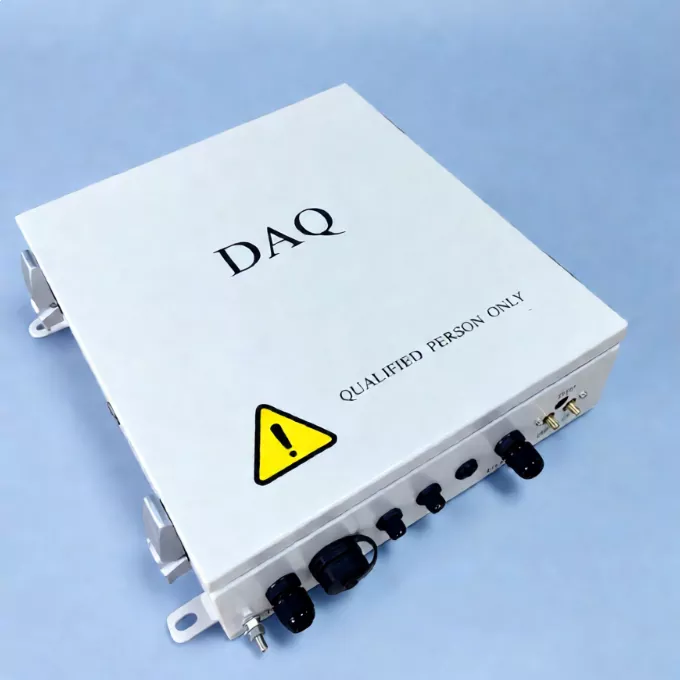

Solar PV -viestintälaatikko

Monimutkaisissa ja muuttuvissa ulkoympäristöissä tietoliikenneverkko on aurinkovoimalan vakaan toiminnan ja tehokkaan tiedonsiirron selkäranka.

Tehtaan viestinnän ytimenä Suzhou Ruitain tehtaan tarjoama Solar PV Communication Box tarjoaa tehokkaan laite-reuna-pilvi-koordinoinnin ja optimoidun tausta-arkkitehtuurin, joka tarjoaa vankan viestintätuen suurille aurinkovoimaloille, mikä auttaa muuttamaan jokaisen auringonsäteen luotettavaksi tuotoksi.

Ydinteknologian läpimurtoja

1. Luotettava verkko ja redundantit viestintälinkit

NCU tukee redundantteja langallisia kanavia, mukaan lukien valokuitu ja RS485, sekä langattomia kanavia, kuten 5G ja taajuushyppelyhajaspektri.

Vaihto yhden pisteen vian jälkeen on valmis 100 ms:n sisällä. RS485-kommunikaatio käyttää ketjutettuja johtoja ja suojattuja kierrettyjä parikaapeleita sekä 120 Ω:n päätevastuksia ja ≤4 Ω:n maadoitusrakennetta signaalin heijastusten ja sähkömagneettisten häiriöiden vähentämiseksi fyysisessä kerroksessa.

2. Edge Computing ja Protocol päivitykset

Reunapuolen tietojen suodatus ja kokoaminen lataa vain epänormaalit arvot ja koostetut tiedot, mikä vähentää tarpeetonta liikennettä. Perinteiset kyselyprotokollat ​​korvataan vähitellen publish-subscribe IoT-protokollalla, kuten MQTT.

Yhdessä erillisen ASIC-laitteistokiihdytyksen kanssa ohjaus-komentojen vasteaika lyhenee sekunneista millisekunteihin.

3. Tekoälyohjatut dynaamiset suojausalgoritmit

NCU käyttää tekoälyalgoritmeja, mukaan lukien SuperTrackia, analysoimaan varjostus- ja bifacial-säteilytystietoja ja parantamaan jatkuvasti seurannan suorituskykyä.

Tarkkailemalla paikallisia sääolosuhteita 0,5 sekunnin välein, se laskee parhaan seurantakulman saadakseen enemmän aurinkoenergiaa.

4. Kaksisuuntainen mukautuva tuulensuoja

NCU käyttää kolmea tuulen nopeuden kynnystä, kuten 10 m/s, 12 m/s ja 15 m/s, säätämään seurantalaitteen sijaintia reaaliaikaisen tuulen nopeuden ja suunnan perusteella. Se voi siirtää seurantalaitetta myötätuulessa tai säilyttää turvallisessa 5° kulmassa.

Kun tuulen nopeus pysyy turvallisella tasolla, kuten ≤8 m/s, viiden minuutin ajan, järjestelmä palaa automaattisesti seurantatilaan.

Miksi suuret aurinkovoimalat tarvitsevat aurinkosähköviestintälaatikon?

1. Pienemmät käyttö- ja käyttökustannukset

NCU käyttää teollisuustason laitteistoa, jonka käyttölämpötila-alue on -40 °C - 85 °C ja IP65-suojaus. Se on suunniteltu toimimaan luotettavasti voimakkaassa tuulessa, puhaltavassa hiekassa ja suurissa sähkömagneettisissa häiriöissä.

Edge-laskenta mahdollistaa nopeammat paikalliset päätökset ja vähentää tiedonsiirtovaatimuksia ja verkon viiveitä.

2. AI-seuranta korkeamman tehontuotantoon

AI-käyttöisen seurannan ohjausyksikkönä NCU käyttää reaaliaikaista sää- ja PV-merkkijonotietoja välttääkseen varjostuksen ja laskeakseen parhaan seurantakulman.

Tämä auttaa parantamaan yleistä sähköntuotantoa monimutkaisessa maastossa ja hajavalossa.

3. Ennakoiva omaisuuden suojaus

NCU toimii myös mikrosääasemana ja turvasuojayksikkönä. Voimakkaiden tuulien, kovan lumen, rakeiden ja muiden äärimmäisten sääolosuhteiden aikana se aktivoi automaattisesti vyöhyketason suojaustilat, mukaan lukien kolmitasoinen tuulensuojaus ja suurikulmaiset rakesuoja-asennot, mikä auttaa estämään PV-moduulin vaurioita ja seurantalaitteen muodonmuutoksia.

4. Moniprotokollayhteys

NCU tukee yli 200 yleistä viestintäprotokollaa, mukaan lukien Modbus ja IEC 104.

Se on yhteensopiva eri merkkien invertterien, sääasemien ja dataloggereiden, kuten Smart Loggerin, kanssa, mikä mahdollistaa usean tuotemerkin laitteiden yhtenäisen integroinnin.

Täydellinen tekninen taulukko

▷ Ominaiset parametrit

▷ Toiminnalliset parametrit

▷ Yleiset parametrit

Luotettava myynnin jälkeinen tuki

Älykäs tarkastus ja ennakoiva huolto

Mahdollisten ongelmien tunnistamiseksi varhaisessa vaiheessa käytetään drone-pohjaista infrapunaskannausta ja reunalaskentaa vanhentuneiden kaapelien ja ylikuumenevien liitäntäpisteiden paikallistamiseen.

Tekoäly tarkkailee virtaa, jännitettä ja tiedonsiirtotilaa reaaliajassa havaitakseen vikoja ennen kuin ne eskaloituvat.

Laiteohjelmiston OTA ja rutiinihuolto

Laiteohjelmistopäivitykset toimitetaan kuuden kuukauden välein ohjelmiston haavoittuvuuksien korjaamiseksi ja algoritmien parantamiseksi.

Rutiinitarkastukset sisältävät tietoliikenneportit, verkkokaapeliliittimet ja ukkossuojamoduulit.

Porrastettu hätäapu

Jos NCU-yhteys katkeaa täysin normaaleissa aurinkoisissa olosuhteissa, O&M-henkilöstö voi arvioida, siirtyvätkö paikalliseen automaattiseen tilaan vai kiinteään optimaaliseen kallistuskulmaan.

Äärimmäisen sään aikana hätätoimenpiteet aktivoituvat välittömästi, jotta seurantalaitteet siirretään turvalliseen paikkaan paikan päällä tapahtuvan manuaalisen toiminnan tai varaviestintälinkin avulla.

FAQ

K: Miten Solar PV Communication Box toimii SCADA:n kanssa älykkään O&M:n mahdollistamiseksi?

V: Solar PV Communication Box toimii paikan päällä datayhdyskäytävänä ja lataa laitteiden toimintatiedot SCADA:han.

Prosessi sisältää: Laitteen tilan valvonta → Data-analyysi → Poikkeavuushälytykset → O&M-käsittely.

Esimerkiksi kun TCU havaitsee seurantapoikkeaman, tiedot ladataan NCU:lle, joka lähettää sen sitten SCADA:lle hälytyksen luomiseksi, jolloin O&M-henkilöstö voi suorittaa etädiagnostiikkaa.

K: Miksi suuret aurinkosähköprojektit vaativat NCU:n sen sijaan, että kytkettäisiin suoraan TCU:ihin?

V: Kytkeminen suoraan kaikkiin TCU:ihin johtaisi monimutkaisiin tietoliikennekaapeleihin, liialliseen määrään verkkosolmuja ja vaikeaa järjestelmän ylläpitoa.

NCU:n käyttö mahdollistaa useiden TCU:iden keskitetyn hallinnan, mikä johtaa selkeämpään verkkorakenteeseen, vakaampaan tiedonsiirtoon ja helpompaan tulevaan laajentamiseen.

K: Tarvitseeko NCU säännöllistä huoltoa?

V: Kyllä. Suositeltuja huoltotehtäviä ovat mm.

1. Viestinnän tilan tarkistaminen

2. Laitteen hälytyslokien tarkistaminen

3. Johtojen luotettavuuden tarkistaminen

4. Suojatiivisteiden tarkastus

5. Ohjelmistoversioiden päivittäminen

6. Konfigurointiparametrien varmuuskopiointi
